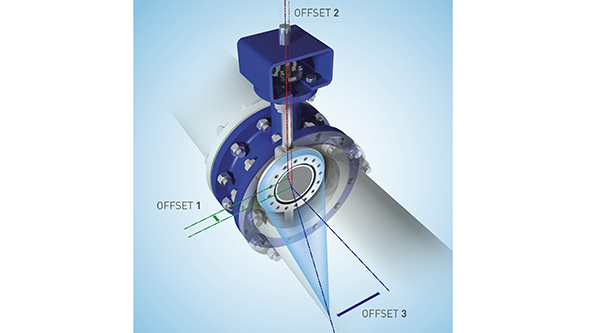

Трехэксцентриковый дисковый затвор

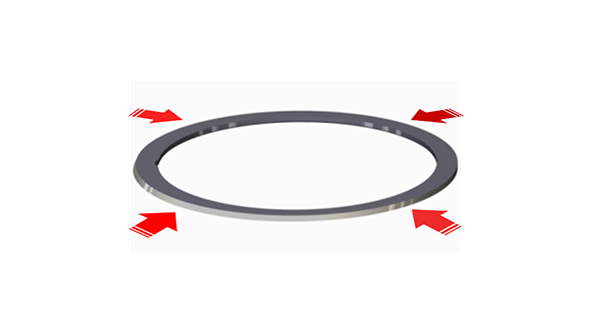

Усилие посадки затворов Vanessa обеспечивается за счет внешнего крутящего момента, а не механического действия, как в шаровых кранах, дисковых затворах и проходных клапанах, где посадка происходит при достижении определенного положения. То есть, герметизация "конус к конусу" происходит за счет контактного давления, а не трения в результате упругой деформации седла. Благодаря этой особенности наши затворы способны работать в условиях высокого давления и обеспечивать надежный и тщательно контролируемый рабочий момент вращения. Конструкция трима, углы посадки и обработка поверхности — все это способствует очень низкому, постоянному и предсказуемому моменту вращения, который не зависит от температуры и давления среды в течение всего срока службы клапана. Вращение без трения обеспечивает низкий и постоянный момент вращения при повороте на 90 градусов, поэтому рабочий крутящий момент, рассчитанный и испытанный для вновь изготовленного продукта, равен сопоставимому полностью работающему клапану.

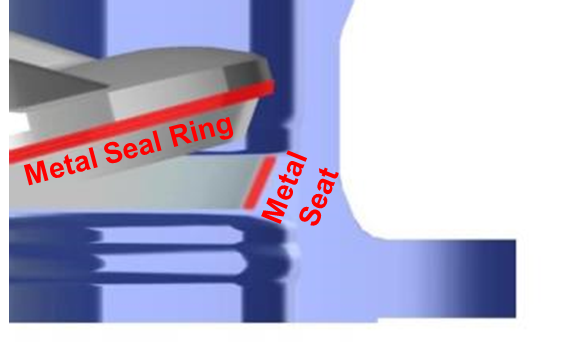

Посадка "металл-к-металлу" гарантирует, что клапан может работать практически при всех возможных температурах, уровнях давления и типах среды. Мы используем для седла сплав Stellite® марки 21 и эластичное уплотнительное кольцо из Duplex в качестве обязательного минимума с высокой механической прочностью. Stellite® 21 — сплав кобальта, наносится на седло корпуса для обеспечения прочности, стойкости к абразии рабочей среды, износу и коррозии. Благодаря такой уникальной конструкции металлическое кольцевое уплотнение обладает упругими свойствами, что обеспечивает равномерное распределение радиального сжатия вокруг поверхности посадки. Это ключевые факторы, обеспечивающие нулевую утечку клапана.

Stellite® — зарегистрированное торговое название компании Deloro

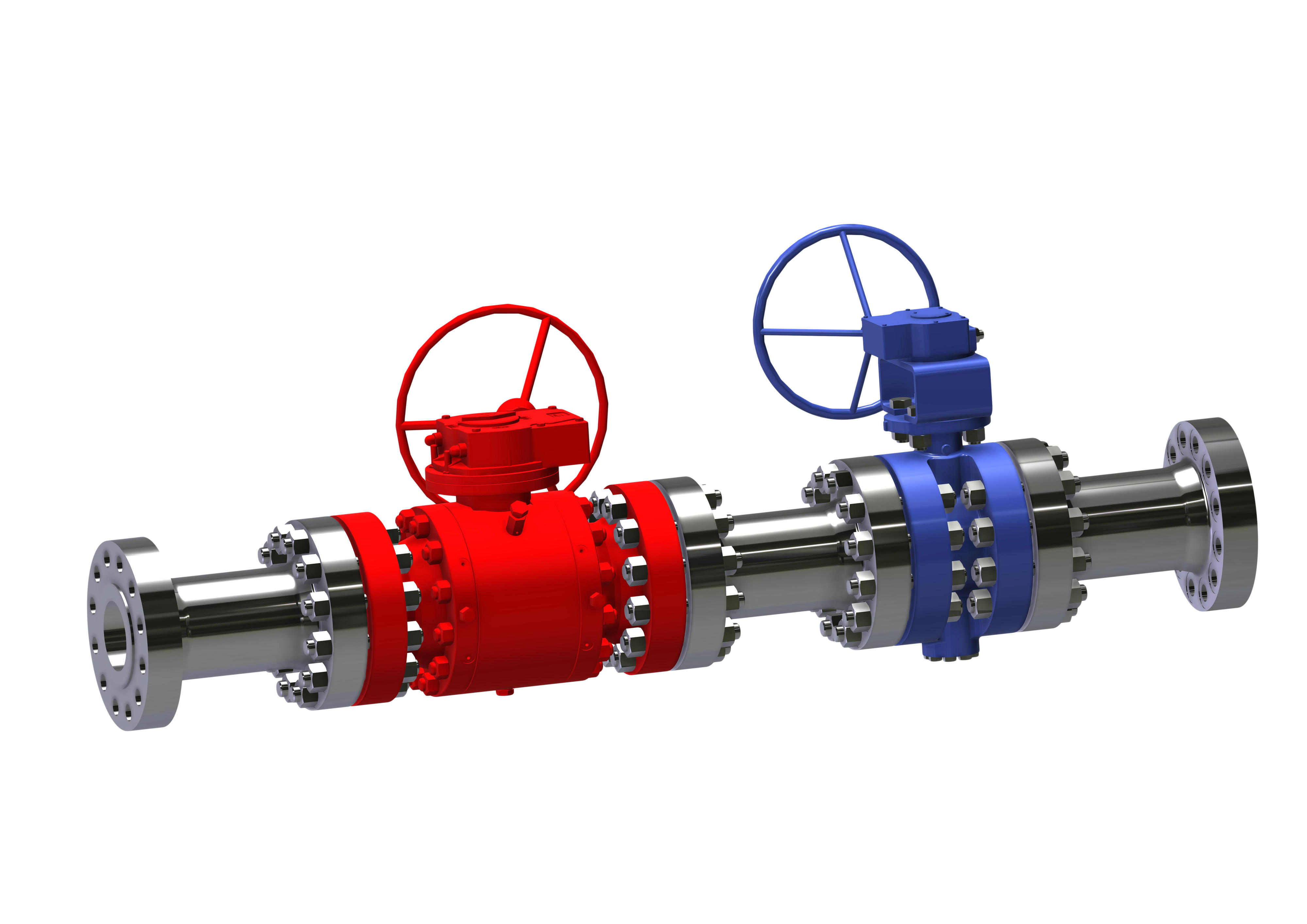

Поворот на четверть оборота означает значительно более низкий и более постоянный рабочий момент вращения по сравнению с любой конструкцией с поднимающимся штоком, благодаря чему трехэксцентриковые дисковые затворы Vanessa могут достичь чрезвычайно быстрого хода. Это также устраняет любые негативные воздействия на уплотнение при подъеме штока, такие как экструзия и абразия, а также обеспечивает более компактную конструкцию клапана.

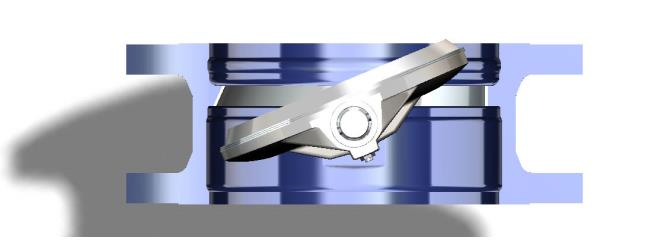

Устранить контакт между седлом и уплотнением в ходе открытия и закрытия, значит, увеличить срок службы уплотнительных элементов и всего затвора в целом. Это положительно сказывается и в сочетании с поворотом на четверть оборота: малый и согласованный момент вращения, при котором затвор с течением времени продолжает работать легко и быстро, а регулирование возможно даже под очень малым углом. Способность выполнять требование к быстрому ходу трима и большое количество циклов переключения также связана с отсутствием трения в затворе. Также значительным преимуществом является более длительный жизненный цикл уплотнительных элементов по сравнению с другими конструкциями клапанов.

Наша криогенная конфигурация была разработана для работы при температурах до –254 °C. Следующие характеристики отличают серию Vanessa 30.000 для криогенных применений от базовой конфигурации:

• Кольцевое уплотнение Vanessa - всегда цельное уплотнительное кольцо из Nitronic ^® 50 — материала с высокой стойкостью к коррозии, способного сохранять важные механические свойства при низких температурах. Материал Nitronic^® 50 знаменит своим исключительным пределом текучести, примерно в два раза выше, чем у других нержавеющих сталей серии 300 при комнатной температуре.
• Удлиненная крышка защищает уплотнение от криогенных рабочих температур до –254 °C, что отвечает требованиям BS6364 для некриогенных блоков и основным спецификациям конечного пользователя.
• Криогенные клапаны доступны в разном исполнении корпуса: двухфланцевые, с проушинами, под сварку встык, под сварку встык с доступом сверху
  • Двухфланцевый корпус
    Наиболее часто применяемое трубное присоединение: обеспечивает лучшее распределение нагрузки на прокладку, а соединение короткими болтами снижает риск натяжения. Стандартная фланцевая конструкция также обеспечивает безопасность трубного соединения и облегчает монтаж на трубопровод и демонтаж с него. Затворы Vanessa поставляются с фланцами согласно нормам ASME и EN, включая конструкции по AMSE VIII, раздел 2, глава 1.
  • Корпус под сварку встык
    Идеальный выбор, когда необходимо уменьшить фланцевые присоединения, эта конструкция обеспечивает значительную начальную экономию затрат. Корпус под сварку встык полностью устраняет возможность утечек в атмосферу через фланцевое соединение, вызванных напряжением прилегающего трубопровода. Как и для всех затворов Vanessa плановое техобслуживание не требуется.
  • Корпус с проушинами
    Однофланцевая конструкция более экономичная, чем двухфланцевая, так как требует меньше материалов. Имеет резьбовые вставки с обеих сторон и устанавливается при помощи двух комплектов болтов без гаек. В промышленности принято избегать применения этого типа корпусов для диаметров свыше NPS 36 в связи с эксплуатационными трудностями при установке затвора.
  • Корпус под сварку встык с доступом сверху
    Когда возможность обслуживания внутри трубопровода является обязательной, данная конструкция позволяет доступ в трубопровод без снятия корпуса затвора. Весь трим затвора можно вынуть из корпуса и получить безопасный доступ к отдельным деталям затвора. Эта характеристика делает возможным любой незапланированный и экстренный ремонт затвора, что было бы невозможно, непрактично или небезопасно при другой конструкции. В целом, в обслуживании затвора Vanessa нет необходимости на протяжении всего срока его службы.

Nitronic^®— зарегистрированное торговое название компании AK Steel

Наша высокотемпературная конфигурация  была разработана для работы при температурах до 815 °C. Следующие характеристики отличают высокотемпературную серию Vanessa 30.000 от базовой конфигурации:

• Кольцевое уплотнение Vanessa всегда представляет собой цельное уплотнительное кольцо из разных материалов в зависимости от корпуса клапана — это предотвращает окисление и ослабления графита, а также позволяет применять различные технологии твердых покрытий, защищая от рисков применения.
• Удлиненная крышка с болтовым соединением защищает уплотнение от высоких рабочих температур (до 815 °C).
• Подшипники и упорные подшипники могут быть упрочнены материалом Stellite® или другой футеровкой, обеспечивающей высокую механическую устойчивость и соответствующей условиям применения.
• Все материалы, включая болтовые соединения, выбраны таким образом, чтобы гарантировать надлежащие механические свойства при высоких температурах и постоянные скорости теплового расширения.

Stellite ^® — зарегистрированное торговое название компании Deloro
