Atuadores pneumáticos tipo pinhão e cremalheira

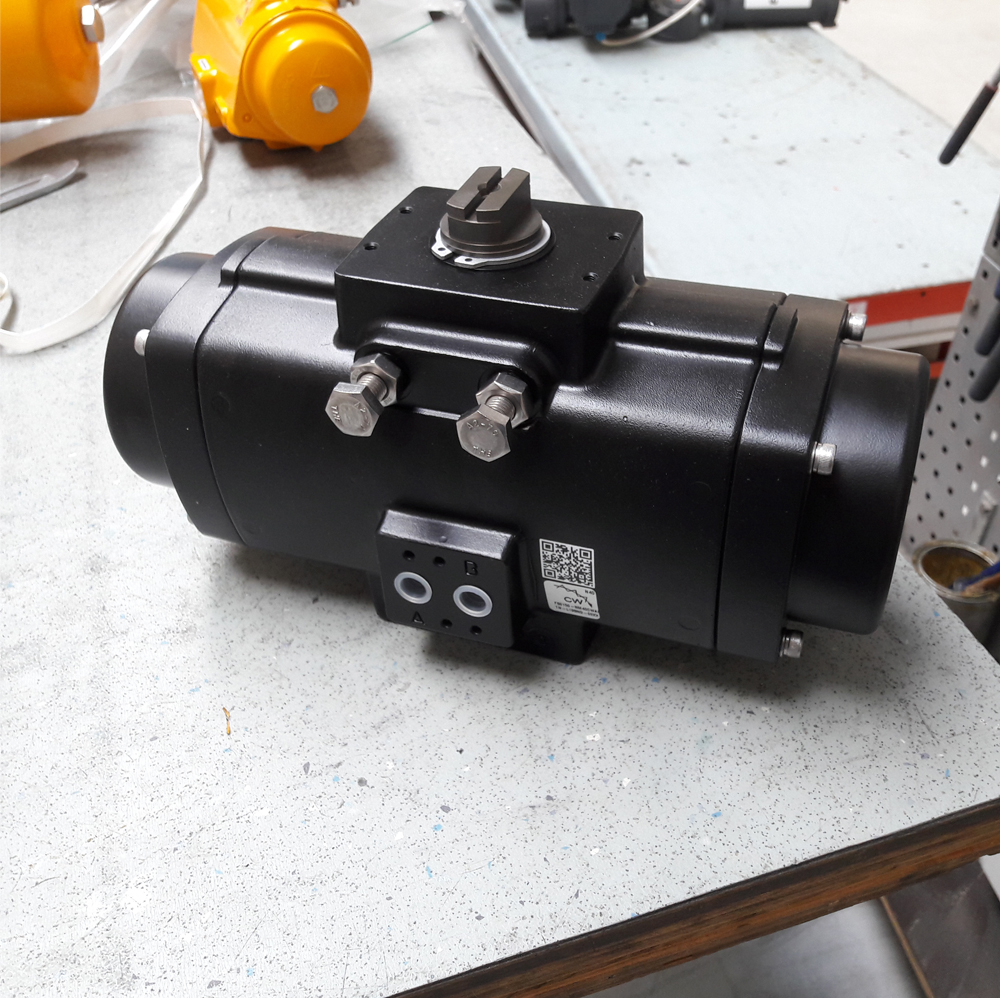

Há atuadores de pinhão e cremalheira disponíveis para várias aplicações avançadas. Os mais conhecidos são os kits de trim de temperatura, para operação em alta ou baixa temperatura.

Outras aplicações estão relacionadas à manipulação diferente do curso (ajuste de curso completo), revestimentos especiais, fluido de operação especial ou velocidade operacional alta.

Há acessórios de controle dedicados disponíveis para várias dessas aplicações avançadas.

Os atuadores de pinhão e cremalheira têm interfaces/flanges de interface padronizadas para válvulas, solenoides e acessórios de controle.

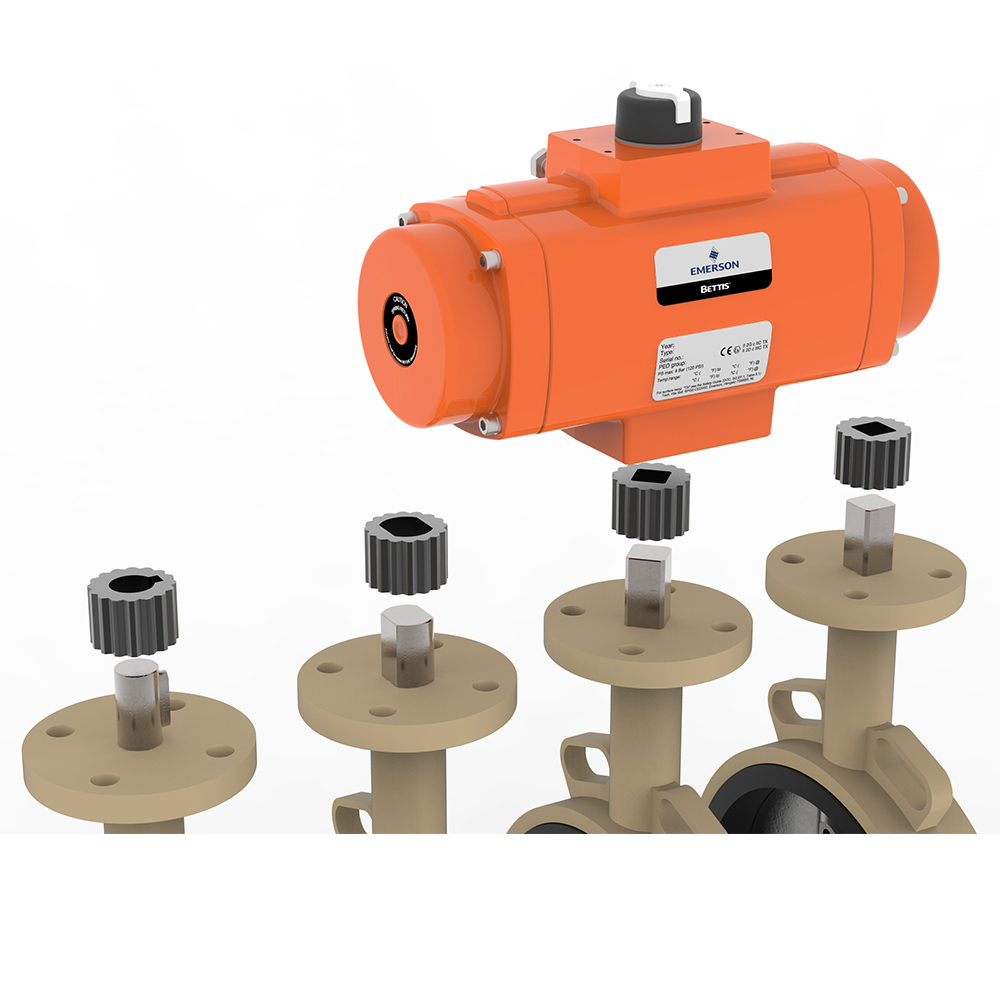

As interfaces de válvulas geralmente cumprem a norma ISO 5211. Essa norma baseada em torque tornou-se um padrão do setor, e há várias válvulas que permitem montagem direta, eliminando o custo de suporte e acoplamento. Pra válvulas que não permitem a montagem direta, há vários suportes padronizados disponíveis para reduzir o custo a um mínimo.

Entre o atuador e a válvula, é possível montar uma caixa de engrenagens de cancelamento manual com embreagem que permite operação manual do pacote de válvula automática em caso de emergências ou quando é preciso fazer manutenção do atuador.

O solenoide e as interfaces de acessório de controle cumprem a norma VDI/VDE 3845 (NAMUR) e a norma europeia EN15714-3 para atuadores. A interface de solenoide permite solenoides com tubulação ou montagem direta, além de vários tamanhos de interface pneumática com base no volume do atuador para acomodar a velocidade de ciclo necessária.

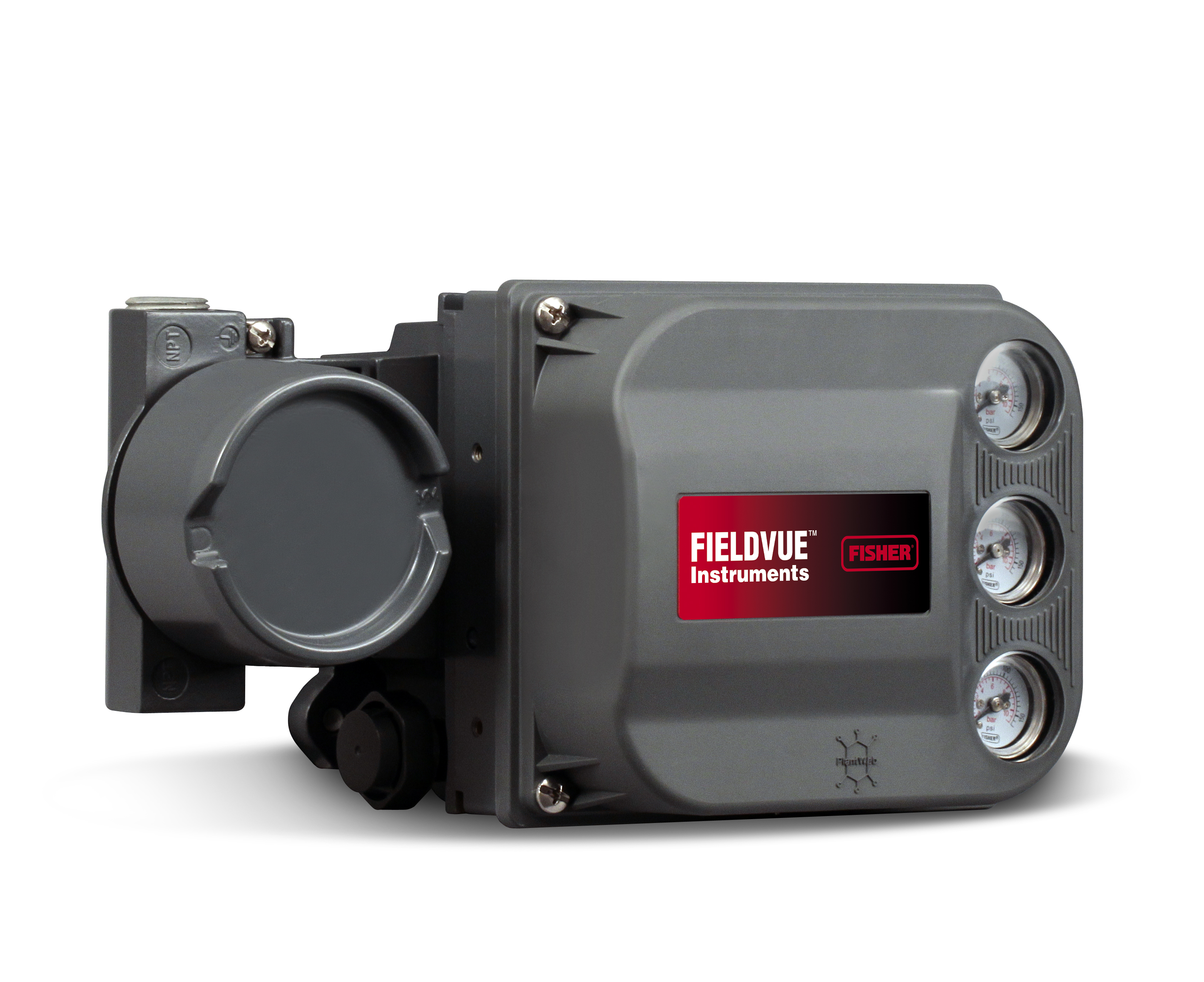

A interface do acessório de controle, sobre o atuador, permite a montagem de caixas de interruptores ou transmissores de posição analógicos. Esses dispositivos são montados no pinhão do atuador, que é montado direta ou indiretamente na haste da válvula e envia o feedback da posição do pacote de válvula automatizado à sala de controle. As caixas de interruptores detectam a abertura ou fechamento, sendo que os transmissores analógicos indicam a posição ao longo do curso por meio de um sinal de 4 a 20 mA ou 0 a 10 V. Para aplicações de modulação, há posicionadores de válvula disponíveis para montagem direta no topo do atuador.

Vários fornecedores oferecem diversos componentes de controle segundo a norma VDI/VDE 3845 (NAMUR). Mas os diversos componentes precisam ser pedidos, estocados, manuseados, montados, etc.

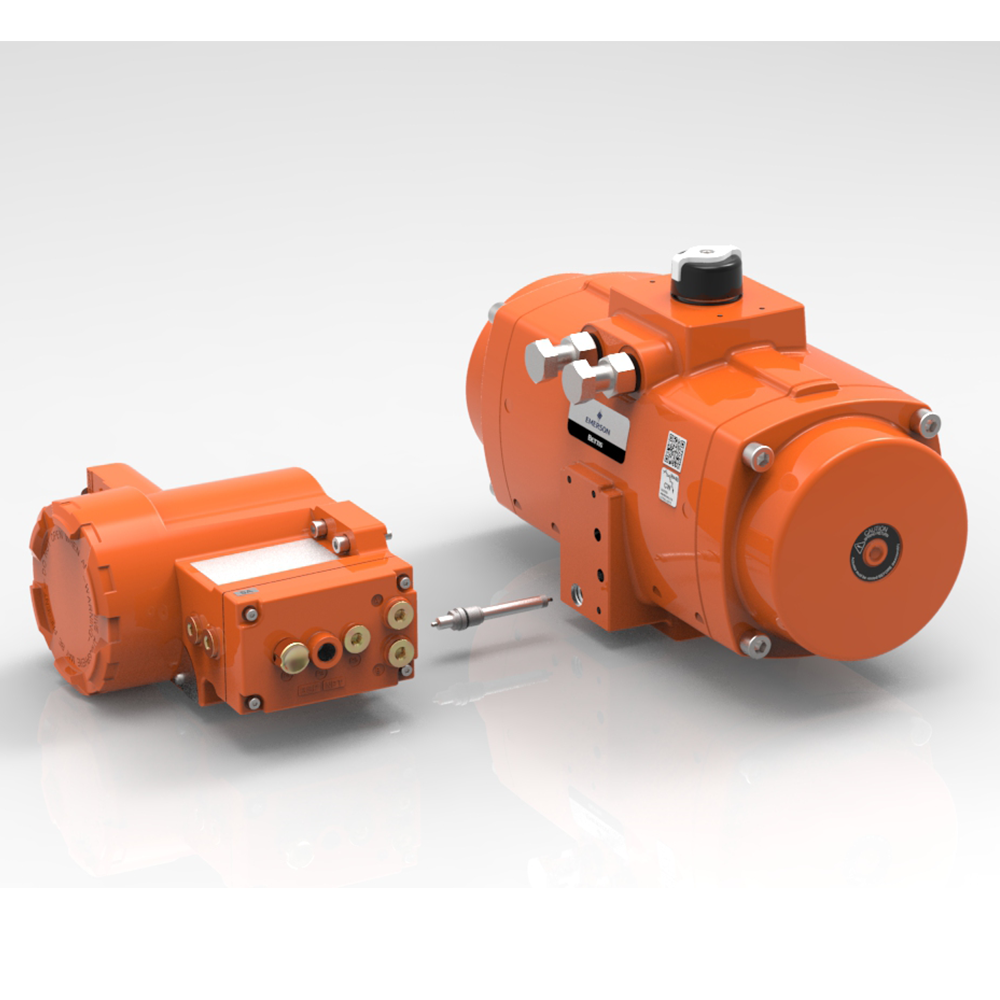

Muitos clientes querem um sistema de operação de válvula más integrado, que reduza a diversidade de componentes e o número de potenciais pontos de falha. Alguns fornecedores de caixas de interruptores oferecem soluções semi-integradas com solenoide. Um dos últimos avanços é integrar o controle e o feedback de posição em um módulo de controle que cabe em todos os tamanhos de atuadores.
