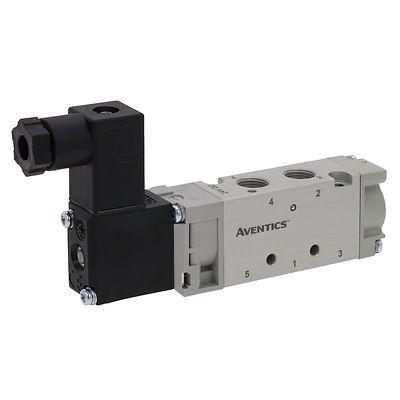

AVENTICS™ 5/2-пневмораспределитель, Cерия 520 52000002

Добавить в рабочее пространство

Консультация специалиста

Просмотреть лист технических данных

Product Overview

Product Description

Клапаны AVENTICS серии 520 — это линейка электромагнитных пневматических золотниковых миниатюрных клапанов, которые идеально подходят для управления пневматическими цилиндрами. Клапаны оснащены высококачественными термо- и влагостойкими катушками, пригодными для высоких температур окружающей среды и применения в сложных условиях. Возможен монтаж на соединяемых опорных плитах в случае использования клапанных блоков. Клапаны AVENTICS серии 520 подходят для автомобильной промышленности, упаковки в коробки, тароупаковочной отрасли и на произвстве шин.

Технические характеристики

Управление: электрически

Номинальный поток Qn: 600 l/min

Принцип переключения: 5/2

подвод сжатого воздуха: G 1/8

Рабочее давление мин.: 1.5 bar

Рабочее давление макс.: 8 bar

Рабочее напряжение пер. тока при 50 Гц: 24 В

Вспомогательное ручное дублирование: без фиксации

Электрическое присоединение Тип: Разъем

Электрическое присоединение Размер: EN 175301-803, форма C

Нажимной элемент: с односторонним управлением

Принцип уплотнения: с уплотнениями из эластичных материалов

Предварительное управление: внутреннее

Ширина клапана предварительного управления: 18 мм

Конструкция клапана: Золотниковый клапан

Тип присоединения: Трубное присоединение

Возврат: Пневматический возврат с дифференциальным поршнем

Управляющее давление мин.: 1.5 bar

Управляющее давление макс.: 8 bar

Окружающая температура мин.: 5 °C

Окружающая температура макс.: 50 °C

Рабочая среда: Сжатый воздух

Макс. величина частиц: 5 µm

Содержание масла в сжатом воздухе мин.: 0 mg/m³

Содержание масла в сжатом воздухе Макс.: 5 mg/m³

Особенности

Пластмассовый корпус с резьбовыми отверстиями G1/8 и уплотнениями из бутадиен-нитрильного каучука для увеличенного срока службы
Обрабатывает воздух или инертный газ с распыленным маслом и без него
Диапазон температуры окружающей среды: от 5 °С до 50 °С
Удовлетворяет всем соответствующим директивам ЕС
