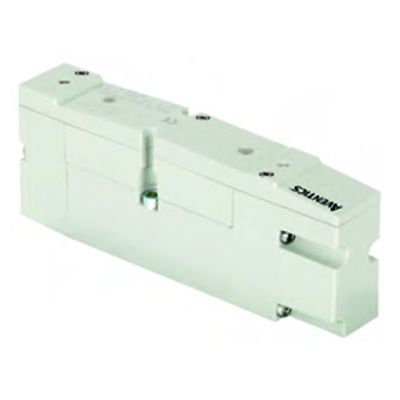

AVENTICS™ 5/3-пневмораспределитель, Cерия 503 R503A1B50M11BF1

Управление

электрически

Номинальный поток Qn

1000 l/min

Принцип переключения

5/3

Исполнение

со сбросом сж.воздуха в среднем положении

Рабочее давление мин.

-0.95 bar

Рабочее давление макс.

8 bar

Допуск по напряжению пост. тока

-15% / +10%

Нажимной элемент

с двусторонним управлением

Принцип уплотнения

прецизионное уплотнение, гильза и стальной золотник притерты

Предварительное управление

внешнее

Конструкция клапана

Золотниковый клапан, положительное перекрытие

Тип присоединения

Присоединение плиты

Принцип блокировки

Монтажная плита 1- местная, может быть смонтирована в блок

может быть смонтирован в блок

может быть смонтирован в блок

Управляющее давление мин.

2 bar

Управляющее давление макс.

8 bar

Окружающая температура мин.

-10 °C

Окружающая температура макс.

50 °C

Температура среды мин.

-10 °C

Температура среды макс.

50 °C

Рабочая среда

Сжатый воздух

Макс. величина частиц

50 µm

Содержание масла в сжатом воздухе мин.

0 mg/m³

Содержание масла в сжатом воздухе Макс.

5 mg/m³

Сброс сж.воздуха из линиии управления

с отдельным выхлопом воздуха из линии управления
