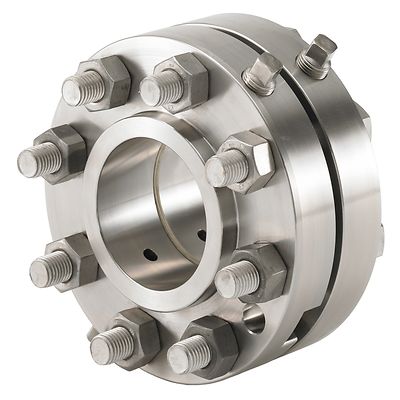

Rosemount-1496 Orifice Flange Union

Фланцевая муфта диафрагмы Rosemount™ 1496 1496

Product Description

Фланцевая муфта диафрагмы Rosemount 1496 удерживает на месте измерительную диафрагму и обеспечивает надежность измерения расхода. Фланцевая муфта имеет два резьбовых отвода под углом 180 градусов друг к другу и может выдерживать высокие температуры и давления вплоть до требований класса 2500 ANSI. Монтаж муфты не требует сверления дополнительных отверстий. В комплект входит все необходимое для установки, включая шпильки, гайки, упорные винты, прокладки и трубные заглушки.

Продукты

Search
1–2 из 2 результатов для Products
1595 Conditioning Orifice Plate
1496 Orifice Flange Union
1495 Orifice Plate
1496 Orifice Flange Union
Вид рабочей среды
Жидкость, газ, пар
Материалы, контактирующие с рабочей средой
Нерж. сталь 304/304L, нерж. сталь 316/316L, нерж. сталь 316Ti (по DIN 1.4571), сплав С-276, сплав 400, углеродистая сталь
Гарантийные обязательства
Срок ограниченной гарантии 5 лет

Особенности

  • Фиксирует диск измерительной диафрагмы надлежащим образом обеспечивая правильность потока и точность измерении
  • Резьбовой отвод не требует подготовительного сверления, упрощая процесс монтажа
  • Поставляется со всем необходимым оборудованием для простой установки
  • Доступны с условным проходом до 24 дюймов (600 мм) либо по индивидуальным размерам
  • Адаптивная фланцевая муфта выдерживает высокое давление и температуру процесса (до класса 2500 по ANSI)
  • Соответствует спецификациям ASME B16.36 и DIN 19214, часть 1
