AVENTICS-P-502

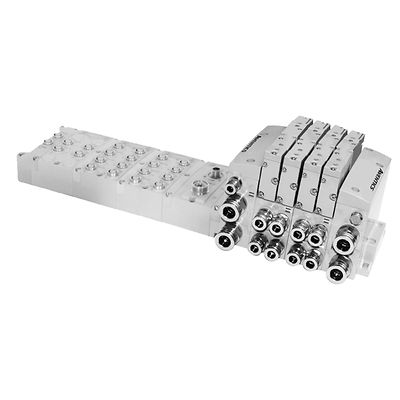

AVENTICS™ Series 502 Directional Control Valves

Выбрать
Консультация специалиста
Просмотр каталога

Product Description

The AVENTICS Series 502 is a line of general purpose automation valves designed for directional control and piloting applications requiring higher flow rates; less power consumption; and exceptionally easy on-site installation, configuration, and modification. The compact (18 mm), modular 502 Series is ideally suited for automotive and tire, food and beverage, pharmaceutical, and packaging machinery applications. The valve has the flexibility of meeting the ISO 15407-2 standard while maintaining its high-flow characteristics. In addition, no other valve in its class offers such a broad range of pressure regulator, pressure shut-off, and exhaust flow control accessories.

Продукты

Search
1–10 из 28 результатов для Products
:
R502A1B10M11BF1
AVENTICS™ 5/2-пневмораспределитель, Cерия 502 R502A1B10M11BF1
Ввод в действие
Электрический
Расход (л/мин)
470 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
470 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B10MA00F1
AVENTICS™ 5/2-пневмораспределитель, Cерия 502 R502A1B10MA00F1
Ввод в действие
Электрический
Расход (л/мин)
470 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
470 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B40M11BF1
AVENTICS™ 5/2-пневмораспределитель, Cерия 502 R502A1B40M11BF1
Ввод в действие
Электрический
Расход (л/мин)
470 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
470 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B40MA00F1
AVENTICS™ 5/2-пневмораспределитель, Cерия 502 R502A1B40MA00F1
Ввод в действие
Электрический
Расход (л/мин)
470 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
7 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
470 l/min
внешнее
-15% / +10%
7 Day
QuickShip
Добавить в рабочее пространство
R502A1B50M11BF1
AVENTICS™ 5/3-пневмораспределитель, Cерия 502 R502A1B50M11BF1
Ввод в действие
Электрический
Расход (л/мин)
380 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
380 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B50MA00F1
AVENTICS™ 5/3-пневмораспределитель, Cерия 502 R502A1B50MA00F1
Ввод в действие
Электрический
Расход (л/мин)
380 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
380 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B60M11BF1
AVENTICS™ 5/3-пневмораспределитель, Cерия 502 R502A1B60M11BF1
Ввод в действие
Электрический
Расход (л/мин)
420 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
420 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B60MA00F1
AVENTICS™ 5/3-пневмораспределитель, Cерия 502 R502A1B60MA00F1
Ввод в действие
Электрический
Расход (л/мин)
420 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
420 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B70M11BF1
AVENTICS™ 5/3-пневмораспределитель, Cерия 502 R502A1B70M11BF1
Ввод в действие
Электрический
Расход (л/мин)
420 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
420 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
R502A1B70MA00F1
AVENTICS™ 5/3-пневмораспределитель, Cерия 502 R502A1B70MA00F1
Ввод в действие
Электрический
Расход (л/мин)
420 l/min
Пилотный клапан
внешнее
Рабочее напряжение пост. тока
-15% / +10%
НАЛИЧИЕ
5 Day
Ввод в действие
Расход (л/мин)
Пилотный клапан
Рабочее напряжение пост. тока
НАЛИЧИЕ
Электрический
420 l/min
внешнее
-15% / +10%
5 Day
QuickShip
Добавить в рабочее пространство
1
1 2 3
1–10 из 28 результатов

Технические характеристики

Valve Actuation
Solenoid - Air Pilot
Pipe / Port Size
1/8, 6 mm, 8 mm, 1/4, 5/16
Port Type
G ISO228/1-G BSPP, NPTF, Push-in
Function
4 way - 5/2, 4 way - 5/3 - Closed Center, 4 way - 5/3 - Open Center, 4 way - 5/3 - Pressure Center, Dual 3 - Way 2 X Normally Closed
Flow
From .05-.1 Cv
Max Differential / Max Operating Pressure
Vacuum to 150 PSIG, Vacuum to 10.3 Bar
Standards / Regulations
CSA, IP65, UL
Operating Environment
Indoor, Outdoor
Media
Air, Inert Gas

Особенности

  • Modular design permits easy configuration and modification
  • Sub-base mounted valve is well suited for in-panel valve piloting applications
  • High flow rate, compact size, and optional mounting plate enable efficient use of cabinet space
  • Compatible with AVENTICS Series G3 and 580 electronic fieldbus platforms
  • 580 CHARM node is compatible with DeltaV™ distributed control system with electronic marshalling

ДЕТАЛИ И ДОП. ОБОРУДОВАНИЕ

Search
1-10 of 15 results for Parts & Accessories
:
240-179
AVENTICS™ Connection piece 240-179
Тип принадлежности
Kit
Доступна быстрая поставка
QuickShip Everyday
Отрасль
Класс защиты
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Отрасль
Класс защиты
НАЛИЧИЕ
Kit
QuickShip Everyday
5 Day
QuickShip
Добавить в рабочее пространство
8502AK431477001
AVENTICS™ End plate, series 502 8502AK431477001
Тип принадлежности
Plates
Доступна быстрая поставка
QuickShip Everyday
Количество клапанов
НАЛИЧИЕ
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
QuickShip Everyday
QuickShip
Добавить в рабочее пространство
8502AW428685003
AVENTICS™ Sandwich plate ISO 15407-2 for additional pressure supply, series 502 8502AW428685003
Тип принадлежности
Plates
Доступна быстрая поставка
Количество клапанов
1
НАЛИЧИЕ
7 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
1
7 Day
Добавить в рабочее пространство
G502AK431477013
AVENTICS™ End plate, series 502 G502AK431477013
Тип принадлежности
Plates
Доступна быстрая поставка
QuickShip Everyday
Количество клапанов
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
QuickShip Everyday
5 Day
QuickShip
Добавить в рабочее пространство
G502AP428685005
AVENTICS™ Sandwich plate ISO 15407-2 for additional pressure supply, series 502 G502AP428685005
Тип принадлежности
Plates
Доступна быстрая поставка
Количество клапанов
1
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
1
5 Day
Добавить в рабочее пространство
G502AW428685003
AVENTICS™ Sandwich plate ISO 15407-2 for additional pressure supply, series 502 G502AW428685003
Тип принадлежности
Plates
Доступна быстрая поставка
Количество клапанов
1
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
1
5 Day
Добавить в рабочее пространство
G502AW428685004
AVENTICS™ Sandwich plate for additional pressure supply, series 502 G502AW428685004
Тип принадлежности
Plates
Доступна быстрая поставка
Количество клапанов
1
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
1
5 Day
Добавить в рабочее пространство
G502AX428685001
AVENTICS™ Exhaust sandwich plate ISO 15407-2 for vertical stacking assembly, series 502 G502AX428685001
Тип принадлежности
Plates
Доступна быстрая поставка
Количество клапанов
1
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
1
5 Day
Добавить в рабочее пространство
G502AX428685002
AVENTICS™ Sandwich exhaust plate, series 502 G502AX428685002
Тип принадлежности
Plates
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
5 Day
Добавить в рабочее пространство
P502AB431813001
AVENTICS™ Blanking plate, series 502 P502AB431813001
Тип принадлежности
Plates
Доступна быстрая поставка
Количество клапанов
1
НАЛИЧИЕ
5 Day
Тип принадлежности
Доступна быстрая поставка
Количество клапанов
НАЛИЧИЕ
Plates
1
5 Day
Добавить в рабочее пространство
1
1 2
1-10 of 15 results
