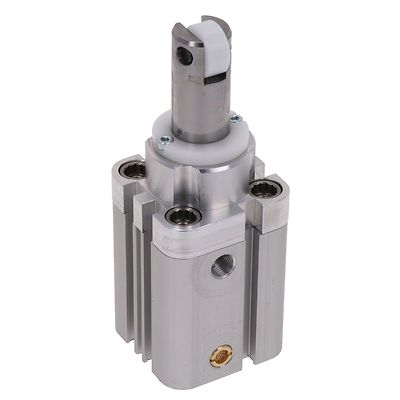

AVENTICS™ Cilindro compacto, Série KPZ-SC R452000683

Normas

Baseado na NFE 49004

Ø De pistão

32 mm

Curso

15 mm

Princípio de ação

De efeito simples, estendido sem pressão

Amortecimento

Amortecimento elástico

Pistões magnéticos

Pistão com ímã

Haste do pistão

com trava de segurança não girável

Pressão para definir as forças de pistão

6,3 bar

Força de pistão em retração

309 N

Força de pistão em extensão

507 N

Temperatura ambiente mín.

-20 °C

Temperatura ambiente máx.

80 °C

Pressão de operação mín.

2 bar

Pressão de operação máx

10 bar

Força da mola máx.

35 N

Fluido

Ar comprimido

Temperatura mín. do⌙fluido.

-20 °C

Temperatura máx. do⌙fluido.

80 °C

Tamanho máx. da partícula

50 µm

Teor de óleo do ar comprimido min.

0 mg/m³

Teor de óleo do ar comprimido máx.

5 mg/m³

Haste do pistão

Aço inoxidável

Material da tampa frontal

Alumínio

Tubo de cilindro

Alumínio

Tampa final

Alumínio
