Asco-P-158

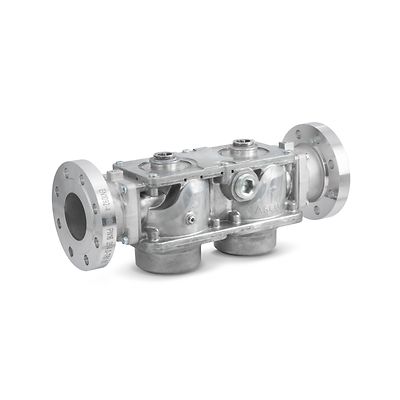

Corpos de válvulas ASCO™ 158 para atuadores motorizados

Fale conosco
Consultar especialista
Configurar

Product Description

Os corpos simples ou monobloco da válvula ASCO Série 158 consistem em uma válvula de corte de segurança de gás normalmente fechada de 2 vias projetada para uso com o atuador motorizado ASCO Série 159. Quando acoplado ao atuador da série 159, esse sistema atende às aprovações globais com certificações da UL, FM, CSA e EN161. Especificamente projetados para aplicações em queimadores, os novos produtos dão a OEMs, distribuidores, prestadores de serviços e usuários finais uma nova opção de válvula de corte de segurança de combustão, que aumenta a segurança e a confiabilidade, além de melhorar a saída de calor.

Especificações

Material
Alumínio fundido
Construção
Monobloco e simples
Mídia
Gás combustível convencional limpo (gás natural, metano, butano e propano)

H2S contendo gás combustível: com teor máximo de sulfeto de hidrogênio (H2S) até um máximo de 0,1% (1000 PPM) por volume de gás seco (Consulte a Declaração da ASCO)

Hidrogênio puro H2 (consulte o relatório KIWA)
Diâmetros dos tubos
Roscado flangeado de 3/4" a 3" NPT ou ISO, ANSI ou ISO de 2" a 3
Função
2 vias normalmente fechada
Fator de vazão
De 13,3 a 126,1 kV,
De 15,4 a 145,8 Cv
Barra de diferencial de pressão de operação máxima (psi)
1.7 (25)
Faixa de temperatura ambiente
–40 a 66 °C, –40 a 150 °F
Diferencial de pressão de fechamento bar (psi)
2,1 (30) a 5,17 (75)
Aprovações de agências reguladoras
quando junto com o atuador ASCO Série 159:
UL 429,
ANSI Z21.21/ CSA 6.5 C/I
FM 7400
EN161 Classe A
RoHS

Características

  • O design otimizado de alta vazão (15,4 a 145,8 CV; 13,3 a 126,1 Kv) e amplo diferencial de pressão de operação (0 a 20 psi — 0 a 1,4 bar) cobrem diversas aplicações
  • A construção monobloco permite fácil instalação e reduz a pegada
  • Ampla faixa de temperatura ambiente, adequada para ambientes quentes (150 °F/66 °C) ou frios (–40 °F/–40 °C)
  • 3/4 " a 3 " NPT / 20 mm a 80 mm ISO
  • Também estão disponíveis adaptadores de tubulação para simplificar a instalação e a manutenção
  • A montagem em campo flexível permite instalação em qualquer orientação
  • Certificação UL, aprovação FM, certificação CSA
  • En161 Classe A certificado e em conformidade com as diretivas RoHS
