Rosemount-8800DR010

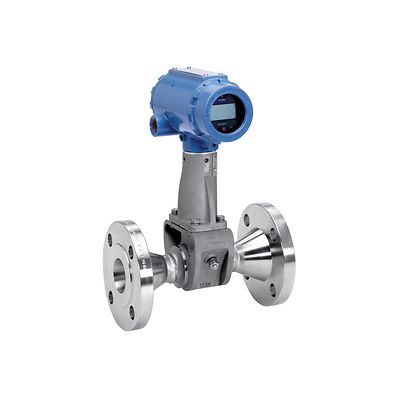

Medidor De Vazão De Vórtice Rosemount 8800DR010 Reducer, 25,4 Mm (1 Pol.) (DN25)

Configurar
Calcular diâmetro da linha
Fique por dentro
Adicionar ao espaço de trabalho

Product Description

Redutores integrais que medem com precisão taxas de fluxo mais baixas, enquanto mantêm as mesmas dimensões face a face como medidas de vórtice com flange padrão.

Especificações

Flow Meter Accuracy
± 0.70% of mass flow rate in water using 8800 MultiVariable (MTA/MCA option)
± 2% of mass flow in steam using 8800 MultiVariable (MTA/MCA option)
± 1.3% of rate at 30 psia through 2,000 psia in steam using 8800 MultiVariable (MPA option)
± 1.2% of rate at 150 psia in steam using 8800 MultiVariable (MCA option)
± 1.3% of rate at 300 psia in steam using 8800 MultiVariable (MCA option)
± 1.6% of rate at 800 psia in steam using 8800 MultiVariable (MCA option)
± 2.5% of rate at 2,000 psia in steam using 8800 MultiVariable (MCA option)
± 0.65% of volumetric rate for liquids (uncompensated)
± 1% of volumetric rate for gas and steam (uncompensated)
Recessão
38:01:00
Output
4-20 mA with HART® 5 or 7
4-20 mA with HART® 5 or 7 and scalable pulse output
FOUNDATION fieldbus ITK6 with 2 Analog Input blocks, 1 Backup Link Active Scheduler function block, 1 Integrator function block, and 1 PID function block
Modbus RS-485 with device status and 4 variables
Wetted Material
Stainless Steel; 316 / 316L and CF3M
Nickel Alloy; C-22 and CW2M
High Temp Carbon Steel; A105 and WCB
Low Temp Carbon Steel; LF2 and LCC
Duplex; UNS S32760 and 6A
Consult factory for other wetted material
Flange Options
ANSI Class 150 to 1500
DIN PN 10 to PN 160
JIS 10K to 40K
Flanges are available in a variety of facings
Consult factory for additional flange ratings
Operating Temperatures
-330°F to 800°F (-200°C to 427°C)
Line Size
1" - 14"(25 - 350 mm)

Características

  • Melhore o desempenho da medição de baixa vazão com um design redutor inteligente
  • Simplifique a instalação e diminua os custos e riscos do projeto com redutores integrados que eliminam a montagem em campo
  • Escolha o tamanho do medidor sem alterações na tubulação, com as mesmas dimensões face a face que os tradicionais medidores da série 8800
  • O sensor isolado permite a substituição em linha sem a violação da selagem do processo
  • Aumente a disponibilidade da planta e elimine os potenciais pontos de vazamento com um design exclusivo do corpo do medidor livre de juntas
  • Obtenha imunidade à vibração com um sensor de massa compensada e processamento de sinal digital adaptativo com filtragem visual
  • Um gerador de sinal interno padrão incluído em todos os medidores simplifica a verificação dos componentes eletrônicos
  • Economize tempo e dinheiro sem peças móveis que exigem manutenção e reparos
