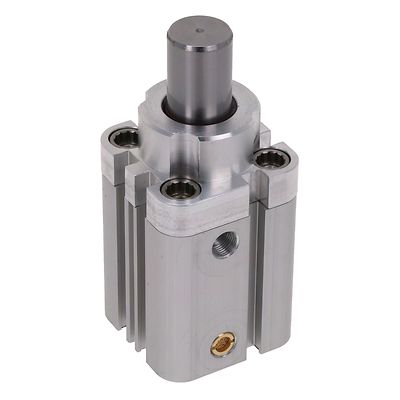

AVENTICS™ Cilindro compacto, Série KPZ-SC R452000690

Normas

Baseado na NFE 49004

Ø De pistão

50 mm

Curso

20 mm

Conexões

G 1/8

Princípio de ação

De efeito simples, estendido sem pressão

Amortecimento

Amortecimento elástico

Pistões magnéticos

Pistão com ímã

Características dos cilindros

Do pivô Modelo

Pressão para definir as forças de pistão

6,3 bar

Força de pistão em retração

730 N

Força de pistão em extensão

1237 N

Temperatura ambiente mín.

-20 °C

Temperatura ambiente máx.

80 °C

Pressão de operação mín.

2 bar

Pressão de operação máx

10 bar

Força da mola máx.

82 N

Carga radial de mancal máx. perm.

3270 N

Máx. carga de rolamento radial admissível F durante a operação de comutação

1500 N

Fluido

Ar comprimido

Temperatura mín. do⌙fluido.

-20 °C

Temperatura máx. do⌙fluido.

80 °C

Tamanho máx. da partícula

50 µm

Teor de óleo do ar comprimido máx.

5 mg/m³

Haste do pistão

Aço inoxidável

Material da tampa frontal

Alumínio
