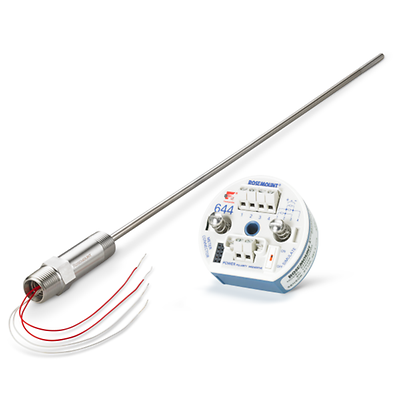

Rosemount™ Sensor de temperatura 214C RTD e Transmissor de temperatura 644
Rosemount™ Sensor de temperatura 214C RTD e Transmissor de temperatura 644
Aviso
Realizar esta ação pode invalidar sua cotação. Deseja continuar? Continuar converterá seu carrinho de compras em um pedido padrão para que você possa fazer alterações.
Realizar esta ação pode invalidar sua cotação. Deseja continuar? Continuar converterá seu carrinho de compras em um pedido padrão para que você possa fazer alterações.
Para elementos de fio bobinado, 0,05 °C (0,020) de deslocamento máximo da resistência do ponto de gelo após 1g de vibração entre 20 e 500 Hz durante 150 horas de acordo com a IEC 60751:2008
Fios condutores
Fio de 24 AWG, isolado com FEP; codificado por cor de acordo com a IEC 60751
Constante de tempo/tempo de resposta
São exigidos no máximo 10,8 segundos para atingir 50% de resposta do sensor quando testado em água corrente de acordo com a IEC 60751:2008
Estabilidade
±0,15 °C (0,059) de deslocamento máximo da resistência do ponto de gelo após 1.000 horas à temperatura máxima especificada, quando medido por métodos definidos na IEC 60751:2008
Resistência de isolamento
Resistência de isolamento mínima de 1.000 M&Omega quando medida a 500 VCC e à temperatura ambiente
Opções de Calibração
IEC 751 Classe A ou B; calibração de ponto único; programação de calibração ou faixa de calibração especificada pelo cliente, ambas com constantes Callendar-Van Dusen
Transmissor de temperatura Rosemount™ 644
Entrada
Capacidade para um ou dois sensores com entradas universais para sensores (RTD, T/C, mV, ohms)
Sinal de saída
Protocolo 4-20 mA / HART™, protocolo FOUNDATION ™ fieldbus, protocolo PROFIBUS® PA
Invólucro
Montagem em campo, em cabeçote DIN A ou em trilho
Display/Interface
Monitor LCD, monitor LCD com interface do operador local (LOI) ou LED
Diagnósticos
Diagnósticos básicos, capacidade Hot Backup™, alerta de derivação do sensor, degradação termopar, rastreamento mín./máx.
Opções de calibração
Correspondência entre o sensor e o transmissor (constantes de Callendar-Van Dusen), calibração de 5 pontos
Certificações/aprovações
Certificação SIL 2/3 de acordo com a IEC 61508 por um terceiro independente, área classificada, tipo marítimo, consulte as especificações completas para ver a lista de certificações na íntegra
Características
Rosemount™ 214C Sensor de temperatura RTD
O RTD de elemento único ou duplo Pt-100 com projetos de película fina ou bobinado atende aos requisitos de diversas aplicações
Sensor de película fina criado para suportar aplicações industriais de alta vibração
Projeto bobinado para aplicações que exigem alta precisão, elementos duplos e/ou estão sujeitas a altas temperaturas
Abrange uma ampla faixa de temperaturas, de –196 a 600 °C (–321 a 1.112 °F), para garantir a flexibilidade da aplicação
As constantes Callendar-Van Dusen permitem a correspondência entre o transmissor e o sensor e oferecem o mais alto nível de precisão
A precisão opcional Classe A garante que os pontos críticos de medição de temperatura atendam aos padrões de tolerância e precisão
Design adaptável com uma variedade de opções de carcaça e cabeça de ligação, que cumpre diversos requisitos da aplicação
Inclui estilos de montagem com acionamento por mola ou com acionamento por mola compacto garantindo adaptabilidade
As aprovações da América do Norte cumprem as exigências de área classificada
Transmissor de temperatura Rosemount™ 644
Transmissor de temperatura extremamente versátil, disponível nos protocolos HART™, FOUNDATION™ Fieldbus ou PROFIBUS™
Diversas configurações de montagem incluindo montagem em cabeçote, no campo ou em trilho com muitas opções de carcaça
A opção LOI elimina a necessidade de ferramentas de configuração especiais (por ex. comunicador de campo) para facilitar o uso
Correspondência entre o sensor e o transmissor com constantes Callendar-Van Dusen reduz o erro de medição total
O recurso de Hot Backup™ e o alerta de derivação do sensor com sensores duplos garantem a integridade da medição
O diagnóstico por degradação do termopar monitora a integridade do termopar para detectar degradação antes da falha.
O rastreamento de temperatura mínima e máxima observa os extremos de temperatura facilitando a resolução de problemas
Os painéis do dispositivo proporcionam uma interface simples que facilita a configuração de dispositivo e o diagnóstico de resolução de problemas
