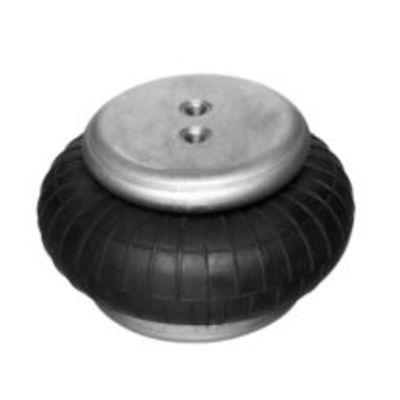

AVENTICS™ Série BCP 0822419001

Fole com dobras

de 1 dobra

Modelo

Cilindro de fole com tampa

Princípio de ação

De efeito simples, retraído sem pressão

Conexão de ar comprimido

G 1/8

Diâmetro da tampa

90 mm

Ângulo de basculamento permitido max.

15 °

Curso máx. efetivo

50 mm

Espaço de montagem radial mín.

160 mm

Altura de montagem, mín.

50 mm

Altura de montagem, máx.

100 mm

Força min.

2500 N

Força max.

5500 N

Pressão de operação mín.

0 bar

Pressão de operação máx

8 bar

Temperatura ambiente mín.

-40 °C

Temperatura ambiente máx.

70 °C

Fluido

Ar comprimido

Durabilidade reduzida em caso de temperatura mais alta que

50 °C

Pressão para definir as forças de pistão

6 bar

Peso

1.2 kg

Material fole

borracha natural / borracha de butadieno

Material da tampa

Aço, cromado

Superfície Tampa

zincado
