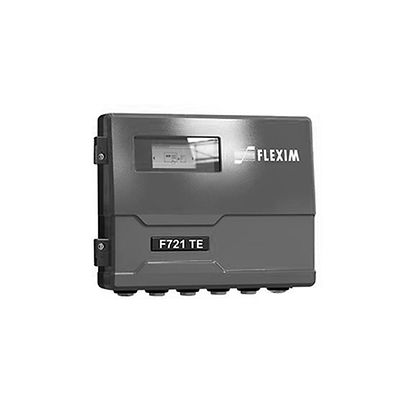

Flexim-FLUXUS F721TE Heat and Cold Metering in any Environment

Medição de calor e frio em qualquer ambiente com o FLUXUS F721TE da Flexim

Fale com um especialista
Fique por dentro

Product Description

O FLUXUS F721TE da Flexim foi projetado especialmente para medição de aquecimento e resfriamento da energia térmica, com todas as medições (medidor de vazão, temperatura e computador BTU) em um único dispositivo. Os cálculos são feitos de acordo com o padrão de medição de energia térmica EN 1434 e o F721TE mede a vazão volumétrica não intrusivamente por meio de seus transdutores ultrassônicos clamp-on. Simultaneamente, as sondas de temperatura monitoram as temperaturas nas linhas de alimentação e retorno do sistema de resfriamento ou aquecimento de forma não intrusiva e com sensores de fixação ou com de sondas de temperatura de inserção. Ele pode ser equipado com dois canais de medição para medir simultaneamente dois tubos e permitir um monitoramento completo e medições precisas.

Especificações

Tipo de fluido
Água, água-glicol, fluidos típicos de transferência de calor
Precisão
Incerteza de medição do sistema de medição (vazão volumétrica): ±0,3% da leitura ±0,005 m/s (±0,02 pés/s)
Incerteza de medição no ponto de medição (vazão volumétrica): ±1% da leitura ±0,005 m/s (±0,02 pés/s)
Repetibilidade
0,15% da leitura ±0,005 m/s (±0,02 pés/s)
Canais de vazão
até 2
Faixa
Faixa de velocidade de vazão: 0,01–25 m/s (0,03 a 82 pés/s), dependendo do diâmetro da tubulação
Certificações/aprovações
FM Classe I/Divisão 2
ATEX/IECEx Zona 2
PESO
KOSHA
Fonte de alimentação
100–230 VCA
24 VCC
12 VCC
Tamanho do tubo
6 a 6.500 mm (0,24 a 255,9 pol.)
Faixa de pressão
-
Faixa de temperatura (meio)
–40 a +240 °C (–40 a +464 °F)
Saída
4–20 mA ativo/passivo
4–20 mA HART ativo/passivo
pulso/frequência/binário
tensão
Entrada
Temperatura
4–20 mA ativo/passivo
binário
tensão
Protocolo de comunicação
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
Foundation Fieldbus
Instalação e configuração do sistema
Para obter informações mais detalhadas, baixe as especificações técnicas

Características

  • Faixa de aplicação praticamente ilimitada, mesmo em aplicações extremas (de –190 °C uo a +630 °C)
  • Medição precisa de energia térmica devido a:
    medição de vazão altamente precisa com transdutores ultrassônicos calibrados e emparelhados e rastreáveis
    medição de temperatura altamente precisa com sensores de temperatura calibrados emparelhados e rastreáveis (ac. a DIN EN 1434-1)
  • Dinâmicas de medição extremamente altas das velocidades de vazão mais baixas às mais altas, capturam até mesmo as vazões mais baixas à noite
  • Aperfeiçoamento simples e econômico sem interrupção da alimentação
  • Armazenamento à prova de adulteração de dados de medição
  • Pronto para Advanced Meter Verification
