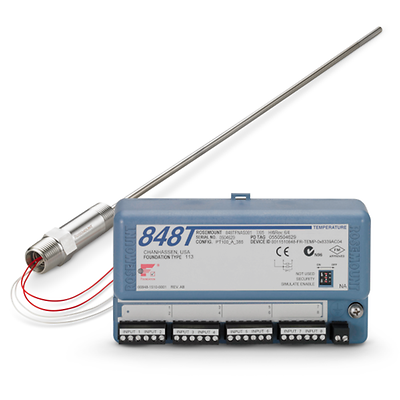

Sensore di temperatura 214C RTD e trasmettitore di temperatura 848T Rosemount™
Sensore di temperatura 214C RTD e trasmettitore di temperatura 848T Rosemount™
Avvertimento
L’esecuzione di questa azione potrebbe invalidare il preventivo. Continuare? Il procedimento convertirà il carrello degli acquisti in un ordine standard in modo che sia possibile eseguire modifiche.
L’esecuzione di questa azione potrebbe invalidare il preventivo. Continuare? Il procedimento convertirà il carrello degli acquisti in un ordine standard in modo che sia possibile eseguire modifiche.
Sensore di temperatura a termoresistenza RTD 214C Rosemount™
Campo di temperatura
Per l’elemento a cavo avvolto, spostamento massimo della resistenza nel punto di congelamento a 0,05 °C (0,020 ) a seguito di vibrazione a 1 g compresa tra 20 e 500 Hz per 150 ore secondo IEC 60751:2008
Conduttori
Conduttore 24 AWG, isolamento in FEP; codificati a colori secondo IEC 60751.
Costante di tempo/risposta
10,8 secondi max necessari per raggiungere una risposta del sensore del 50% quando testato in acqua corrente secondo IEC 60751:2008
Stabilità
Spostamento massimo della resistenza nel punto di congelamento di ±0,15 °C (0,059 ) dopo 1.000 ore alla temperatura massima specificata quando misurata secondo i metodi definiti in IEC 60751:2008
Resistenza d'isolamento
Resistenza d’isolamento minima di 1.000 MΩ misurata a 500 V c.c. e a temperatura ambiente
Opzioni di calibrazione
IEC 751 Classe A o B; calibrazione a punto singolo; programma di calibrazione o intervallo di calibrazione specificato dal cliente, entrambi con costanti Callendar-Van Dusen
Trasmettitore di temperatura Rosemount™ 848T
Ingresso
Otto ingressi configurabili indipendentemente, inclusi segnali da termoresistenze RTD a 2 e 3 fili, termocoppie, mV, ohm a 2 e 3 fili e segnali da 4-20 mA
Segnale di uscita
Protocollo FOUNDATION™ Fieldbus
Custodia
Scatola di giunzione in alluminio od acciaio inossidabile
Diagnostica
Convalida della misurazione
Certificazioni/Approvazioni
Aree pericolose, tipo marittimo, per un elenco esaustivo delle certificazioni vedere le specifiche complete.
Funzionalità
Sensore di temperatura a termoresistenza RTD 214C Rosemount™
L’RTD Pt-100 a elemento singolo o doppio con design con film sottile o cavo avvolto soddisfa vari requisiti applicativi
Sensore con film sottile progettato per sopportare applicazioni in cantiere a elevate vibrazioni
Design con cavo avvolto per applicazioni che richiedono un’accuratezza elevata, elementi doppi e/o sono soggette ad alte temperature
Rileva una vasta gamma di temperature, da –196 a 600 °C (da –321 a 1.112 °F), per offrire flessibilità nelle applicazioni
Le costanti Callendar-Van Dusen consentono la corrispondenza trasmettitore-sensore e offrono il massimo livello di accuratezza
L’accuratezza di Classe A opzionale assicura che punti di misurazione della temperatura critici soddisfino gli standard di tolleranza e accuratezza
Il design adattabile con numerose opzioni di custodie e teste di connessione risponde alle esigenze applicative in evoluzione
Include stili di montaggio caricati a molla o caricati a molla compatti, per un’adattabilità ottimale
Le certificazioni per l’America del Nord soddisfano i requisiti previsti per le aree pericolose
Trasmettitore di temperatura Rosemount™ 848T
Il trasmettitore accetta fino a otto misure della temperatura per dispositivo per costi del controllo di processo ridotti
Le misurazioni possono essere prese molto vicine tra loro per un'installazione semplificata e cablaggio ridotto
Riceve ingressi configurabili indipendentemente, termocoppia, Ω e mA per applicazioni ad alta densità
Integra la strumentazione analogica esistente nell'ambiente Fieldbus FOUNDATION™, per una funzionalità digitale aggiunta
Il trasmettitore alimentato dal bus riduce ulteriormente la quantità di cablaggio elettrico necessario per installare il dispositivo
La diagnostica di convalida della misura rileva le anomalie dei dati e gli errori su scala per evitare le interruzioni
I pannelli di controllo mostrano un'interfaccia semplice per una configurazione del dispositivo semplificata e risoluzione dei problemi di diagnostica.
