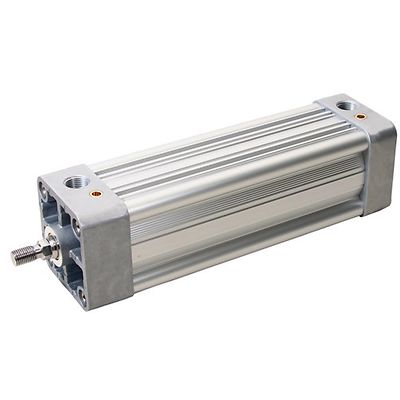

AVENTICS™ Cilindro profilato NFPA, TaskMaster®, Serie TM5 R480698480

Norme

NFPA

Tipo

Fissaggio a vite: NFPA MX5, Diametro del foro: Ø 1-1/2'' - 4", Filettatura asta pistone KK1

Ø pistone

38.1 mm

Corsa

101.6 mm

Principio attivo

a doppio effetto

Ammortizzamento

pneumatico

Pistone magnetico

con pistone magnetico

Materiale raschia-asta

Poliuretano

Pressione per determinare le forze del pistone

90 psi

Forza del pistone in entrata

391.46 N

Forza del pistone in uscita

707.3 N

Temperatura ambiente min.

-23.33 °C

Temperatura ambiente max.

73.88 °C

Pressione di esercizio min.

1.38 bar

Pressione di esercizio max

10 bar

Raccordi

3/8 NPTF

Filettatura asta pistone

7/16-20 UNF

Velocità max.

2 m/s

Temperatura del fluido min.

-23.33 °C

Temperatura del fluido max.

73.88 °C

Fluido

Aria compressa

Asta pistone

acciaio al carbonio

Materiale coperchio anteriore

alluminio pressofuso

Canna del cilindro

Alluminio

Coperchio terminale

alluminio pressofuso
