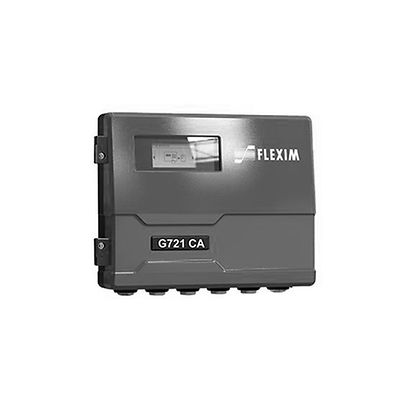

Flexim-FLUXUS G721 CA Compressed Air Flow Meter

Indicatore di portata per aria compressa Flexim FLUXUS G721 CA

Descrizione del prodotto

L'indicatore di portata d'aria compressa Flexim FLUXUS G721 CA è una tecnologia a ultrasuoni clamp-on non intrusiva, unica nel suo genere, che può essere applicata per misurare le portate d'aria compressa anche a pressioni molto basse (fino a 3 bar su linee in acciaio e pressione atmosferica su linee in plastica). Inoltre, anche le portate più basse vengono catturate con precisione, rivelando le minime portate provenienti dalle perdite più piccole che non dovrebbero essere presenti. Il FLUXUS G721 CA è particolarmente adatto a misurare in modo non intrusivo le quantità prelevate in singoli punti della rete dell'aria compressa e a rilevare le perdite al suo interno.

Tipo di fluido
Aria, azoto, ossigeno, elio, argo
Accuratezza
Incertezza di misura del sistema di misurazione (portata volumetrica): ±0,3% della lettura ±0,005 m/s (±0,02 ft/s)
Incertezza di misura al punto di misurazione (portata volumetrica): ±1...2% della lettura ±0,005 m/s (±0,02 ft/s)
Ripetibilità
0,15% della lettura ±0,005 m/s (±0,02 ft/s)
Canali di flusso
fino a 2
Campo
Campo di lavoro di velocità di flusso: 0,01…35 m/s (0,03...115 ft/s), a seconda del diametro del tubo
Certificazioni/Approvazioni
FM Classe I/Div 2
ATEX/IECEx Zona 2
PESO
KOSHA
Alimentazione
100-230 V c.a.
24 V c.c.
12 V c.c.
Dimensioni del tubo
Da 10 a 250 mm (da 0,39 a 9,8 in.)
Campo di pressione
Da 1 barg (15 psig) a illimitato
Campo di temperatura (media)
Da -40 a +130 °C (da -40 a +266 °F)
Uscita
4-20 mA attivo/passivo
4-20 mA HART attivo/passivo
impulsi/frequenza/binario
tensione
Ingresso
Temperatura
4-20 mA attivo/passivo
binario
tensione
Protocollo di comunicazione
Modbus RTU/TCP
BACnet MSTP/IP
Profibus PA
Foundation Fieldbus
Installazione e configurazione del sistema
Per informazioni più dettagliate, scaricare le specifiche tecniche

Funzionalità

  • Alta accuratezza grazie a trasduttori a ultrasuoni abbinati, compensati in temperatura e calibrati tracciabili
  • Dinamica di misura estremamente elevata, dalle portate più basse a quelle più alte
  • Retrofitting semplice ed economico senza interruzione della fornitura e delle tubazioni
  • Nessun rischio di perdite, nessuna caduta di pressione
  • Misura bidirezionale: semplice riconoscimento della direzione del flusso
  • Pronto per la verifica avanzata dei misuratori
