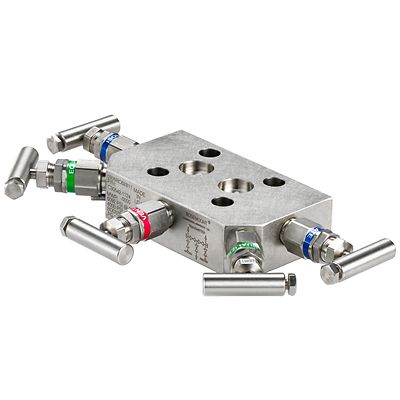

Rosemount-305 Instrument Manifold

Manifold integrale Rosemount™ 305

Descrizione del prodotto

Il manifold integrale 305 Rosemount si fissa direttamente al trasmettitore brevettato Rosemount Coplanar™, eliminando la necessità di una flangia. Questo manifold leggero e di qualità è disponibile nella configurazione a 2, 3 e 5 valvole, e consente isolamento dello strumento, sfiato controllato e protezione aggiunta dalle perdite, per garantire l'integrità delle misurazioni. Questo prodotto può essere assemblato in fabbrica ad un trasmettitore e testato per verificare la tenuta, e può essere usato con trasmettitori multivariabile, statici e di pressione differenziale.

Prodotti

Search
1-21 di 21 risultati per Products
3051 Coplanar Pressure Transmitter
305 Instrument Manifold
3051S MultiVariable Transmitter
305 Instrument Manifold
4088 MultiVariable Transmitter
305 Instrument Manifold
2051 Coplanar Pressure Transmitter
305 Instrument Manifold
3051S Wireless MultiVariable Transmitter
305 Instrument Manifold
3051S Coplanar Pressure Transmitter
305 Instrument Manifold
3051S Coplanar Pressure Transmitter
1595 Conditioning Orifice Plate
305 Instrument Manifold
3051S Coplanar Pressure Transmitter
1495 Orifice Plate
305 Instrument Manifold
3051S Coplanar Pressure Transmitter
9195 Wedge Flow Meter
305 Instrument Manifold
4088 MultiVariable Transmitter
9195 Wedge Flow Meter
305 Instrument Manifold
9295 Process Flow Meter
3051S MultiVariable Transmitter
305 Instrument Manifold
2051 Coplanar Pressure Transmitter
1495 Orifice Plate
305 Instrument Manifold
9295 Process Flow Meter
3051S Coplanar Pressure Transmitter
305 Instrument Manifold
3051 Coplanar Pressure Transmitter
1595 Conditioning Orifice Plate
305 Instrument Manifold
3051 Coplanar Pressure Transmitter
1495 Orifice Plate
305 Instrument Manifold
3051S MultiVariable Transmitter
1495 Orifice Plate
305 Instrument Manifold
2051 Coplanar Pressure Transmitter
1595 Conditioning Orifice Plate
305 Instrument Manifold
3051S MultiVariable Transmitter
9195 Wedge Flow Meter
305 Instrument Manifold
9295 Process Flow Meter
3051S MultiVariable Transmitter
305 Instrument Manifold
214C RTD Temperature Sensor
3051S MultiVariable Transmitter
1595 Conditioning Orifice Plate
305 Instrument Manifold
3051SAM Scalable ERS Measurement Transmitter
305 Instrument Manifold
Temperatura di esercizio massima
1000 °F (538 °C)
Materiale del manifold
Acciaio inossidabile 316/316L, lega C-276, lega 400
Materiale di imballaggio
PTFE, a base di grafite
Connessioni al processo
1/4“-18 NPT femmina, 1/2“-14 NPT femmina, 1/2“-14 femmina NPT adattatore della flangia, adattatore della flangia a ghiera 12 mm
Orientamento connessione al processo
Parallelo con il trasmettitore, 90° dal trasmettitore
Certificazioni
Pulizia per servizi speciali, gas corrosivo (conforme a NACE MR 0175/ISO 15156, MR0103), per un elenco completo delle certificazioni vedere le specifiche complete.
Garanzia
Fino a 5 anni di garanzia limitata

Funzionalità

  • Progettato per il montaggio diretto all’interfaccia del trasmettitore Coplanar Rosemount, eliminando la necessità di una flangia
  • 50% in meno di potenziali punti di perdita rispetto al trasmettitore convenzionale sull’interfaccia flangia/manifold
  • Il manifold leggero è progettato per essere montato in fabbrica, collaudato contro le perdite e calibrato per un processo di installazione semplice
  • Configurazione da 2, 3 e 5 valvole per i trasmettitori multivariabili, con pressione assoluta, relativa e differenziale
  • Configurazione per gas naturale a 5 valvole disponibile per una protezione aggiuntiva dalle perdite per garantire l'integrità del segnale DP
