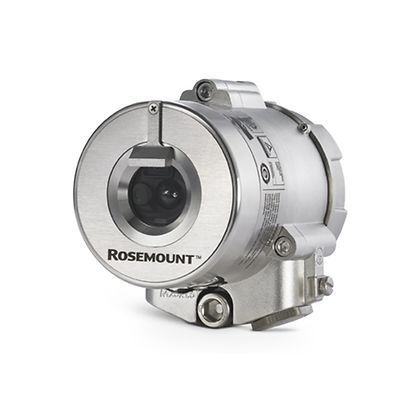

Rosemount-975UF Ultra Fast Ultraviolet Infrared Flame Detector

Détecteur ultrarapide de flamme ultraviolet et infrarouge Rosemount™ 975UF

Product Description

Le détecteur ultrarapide de flamme ultraviolet et infrarouge Rosemount 975UF peut détecter les feux de combustibles et de gaz à base d’hydrocarbures, les feux d’hydroxyle et d’hydrogène, ainsi que les feux de métaux et de substances inorganiques. Ce détecteur de flamme UV/IR détecte l’énergie rayonnante dans la section des ondes courtes des parties ultraviolette et infrarouge du spectre électromagnétique. Les signaux des deux détecteurs sont analysés en termes de fréquence, d’intensité et de durée. La détection simultanée de l’énergie rayonnante dans les détecteurs UV et IR déclenche un signal d’alarme. Le détecteur UV comprend un circuit logique spécial qui permet d’empêcher les fausses alarmes causées par le rayonnement solaire.

Protocole de communication
Communications HART™ en option sur le courant analogique 0-20 mA (FSK) : utilisées pour la maintenance, les changements de configuration et la gestion des équipements, disponibles dans les options de câblage de la sortie mA. Liaison de communication RS-485 Modbus compatible avec les installations contrôlées par ordinateur
Température ambiante
Fonctionnement et stockage : -60 °C à +85 °C (-76 °F à +185 °F)
Indice de protection du boîtier
Acier inoxydable 316L avec finition en polissage électrolytique
Aluminium à forte résistance en cuivre libre (moins de 1 %), peinture polyuréthane
Montage
Acier inoxydable 316L avec finition en polissage électrolytique
Dimensions
Détecteur de flamme de 101,6 x 117 x 157 mm (4 x 4,6 x 6,18 po)
Poids
Détecteur de flamme (acier inoxydable 316L) 2,9 kg (6,3 lb)
Détecteur de flamme (aluminium) 1,3 kg (2,8 lb)
Montage incliné 1,1 kg (2,5 lb)
Certifications/Homologations
ATEX et IECEx :
  • II 2 G D
  • Ex db eb op : IIC T4 Gb
  • Ex tb op : IIIC T110 °C Db
  • (Ta -50 °C à +85 °C) IP66/68

FM/FMC

  • Classe I, Division 1,Groupes B, C et D, T4A
  • Classes II, III, Division 1, Groupes E, F et G, T4A
  • Classe I, Division 2, Groupes A, B, C et D, T4
  • Ta = -50 °C à +85 °C
  • Type 6P, IP66/68 2 m pendant 45 minutes
CSA/US :
  • Classe I, Division 1, Groupes B, C et D, T4
  • Classes II, III, Division 1, Groupes E, F et G, T4
  • Classe I, Division 2, Groupes A, B, C et D, T4
  • Ta = -50 °C à +85 °C
  • Type 6P ; IP 66/68 2 m pendant 45 minutes

TR CU (EAC) :

  • 1 Ex db eb op : IIC T4 Gb X
  • Ex tb op : IIIC T110 °C Db X
  • (-55 °C Ta +85 °C)
Performance :
  • EN 54-10 (VdS)
  • FM 3260

Fiabilité :

  • Conçu pour être conforme à la norme CEI 61508 - SIL 3 (TÜV)

Maritime :

  • Certification « Wheelmark » MED (DNV)

Caractéristiques

  • Double capteur UV/IR
  • Trois niveaux de sensibilité pour une adaptation à toutes les applications
  • Temps de réponse à haute vitesse sous 20 ms
  • Stores solaires pour empêcher les fausses alarmes
  • Test intégré (BIT) automatique et manuel sur les UV non radioactifs pour assurer un fonctionnement fiable et continu
  • Fenêtre chauffée pour l’utilisation dans des conditions météorologiques difficiles (neige, glace, condensation)
  • Relais (3) pour alarme, défaut et auxiliaire
  • 0–20 mA (échelonné)
  • Protocole HART™ pour la maintenance et la gestion des équipements
  • Fiabilité élevée – Temps moyen entre défaillances – 150 000 heures minimum
  • Garantie de 5 ans
  • Programmable par l’utilisateur par HART® 7 ou RS-485 Modbus®
