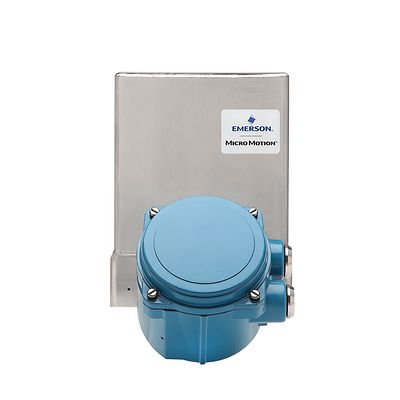

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015M and 5700 Transmitter
Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015M and 5700 Transmitter
Advertencia
Tomar esta acción puede invalidar su cotización. ¿Desea continuar? El proceso convertirá su carrito de compras en un pedido estándar para que pueda hacer los cambios.
Tomar esta acción puede invalidar su cotización. ¿Desea continuar? El proceso convertirá su carrito de compras en un pedido estándar para que pueda hacer los cambios.
Medidor Coriolis HPC015M de Micro Motion, 1/8 pulgadas (DN3), acero inoxidable, presión operativa máxima de 6991 psi (482 bar)
Caudal
Hasta 504 kg/h (1110 lb/h)
Precisión de caudal másico (líquido)
Hasta ±0,1 % del caudal
Repetibilidad del caudal másico (líquido)
Hasta ±0,05 % del caudal
Precisión de caudal másico (gas)
±0,5 % del caudal
Repetibilidad del caudal másico (gas)
±0,25 % del caudal
Precisión de densidad del líquido
hasta ± 0,001 g/cc en condiciones estándares
Rango de temperatura de fluido
-46 C a 200 C (-50 a -392 F)
Rango de presión
0-6991 psi (0-482 bar)
Transmisor de montaje en campo Micro Motion 5700
Carcasa
Aluminio fundido con revestimiento de poliuretano
Montaje
Opciones de montaje integrado o remoto Puede conectarse remotamente a cualquier sensor Micro Motion de 4 o 9 hilos Los transmisores de montaje remoto incluyen un soporte de montaje de acero inoxidable 304L y 316S y las herramientas de instalación Ver la hoja de datos del producto para obtener más detalles.
Pantalla
Pantalla gráfica retroiluminada con cuatro botones ópticos de control y LED indicador de mediciones de caudal. En inglés, alemán, francés, español, portugués, ruso, chino y japonés
Energía
Entrada autoconmutada CA/CC, reconoce automáticamente el voltaje de la fuente de alimentación
Canales de E/S
• Salidas de hasta 3 mA • Salidas de hasta 2 frecuencias • Hasta 3 salidas discretas • Hasta 2 entradas discretas • Entradas de mA y frecuencia • Modbus/RS-485
Rangeabilidad
La opción de pantalla Wi-Fi permite la comunicación inalámbrica punto a punto para configurar y caracterizar el medidor, descargar archivos históricos y ejecutar el Smart Meter Verification para la resolución de problemas. Únicamente disponible para la versión de la configuración de E/S del 5700.
Protocolos de comunicación
Versión de configuración de E/S: Modbus/USB, HART/RS-485, Modbus/RS-485, HART/Bell 202 Versión Ethernet: EtherNet/IP, Modbus TCP, PROFINET
Conexiones opcionales M12
Conexiones rápidas M12, preinstaladas y disponibles como opción únicamente en la versión Ethernet
Opciones de montaje
Opciones de carcasa de acero inoxidable y aluminio para montaje en campo
Montaje integral en un sensor ELITE (CMFS) Coriolis de Micro Motion, serie F, serie H, serie R o serie T (aluminio únicamente)
Montaje remoto en un sensor ELITE® Coriolis de Micro Motion de 4 o 9 hilos, serie F, serie H, serie R o serie T (versiones de aluminio y acero inoxidable)
Tipos de aplicación
Smart Meter Verification Professional
Control discreto de lotes
Opción de corrección de API y medición de petróleo
Medición de concentración
Medición de fase avanzada para la solución de caudal bifásico
Linealización por partes para aplicaciones de gas
Certificados/aprobaciones
Aprobaciones para áreas clasificadas
Clase I, Div. 1
Clase I, Div. 2
Zona 1
Zona 2
Certificación SIL/SIS
Las versiones de configuración de E/S e intrínsecamente seguras del 5700 están certificadas para aplicaciones de seguridad SIL2 de uso único y SIL3 de uso múltiple por IEC61508. Consulte el manual de seguridad en los manuales del documento y la sección de guías.
Características
Medidor Coriolis HPC015M de Micro Motion, 1/8 pulgadas (DN3), acero inoxidable, presión operativa máxima de 6991 psi (482 bar)
Desempeño superior en aplicaciones de alta presión
Use un dispositivo para lograr mediciones confiables y repetibles de caudal másico, caudal volumétrico, densidad, concentración y temperatura
Obtenga el mejor rendimiento de Coriolis en el mundo real a presiones de funcionamiento de hasta 6991 psi (0-482 bar)
Minimice el mantenimiento y obtenga confiabilidad a largo plazo sin piezas móviles que se desgasten o deban reemplazarse
Maximice el tiempo productivo con el Smart Meter Verification para verificar la integridad del sistema sin necesidad de sacar de servicio el medidor
Se adapta a cualquier requisito de instalación con transmisores 5700 de dos cables, con conexión directa (no se necesita transmisor) y de acero inoxidable
Reduce drásticamente los gastos operativos de la inyección de productos químicos y los dispensadores de hidrógeno.
Transmisor de montaje en campo Micro Motion 5700
Lleve a cabo instalaciones rápidas y flexibles con arquitectura y conexiones nativas Ethernet
Logre la mejor respuesta incluso en las aplicaciones más exigentes como la comprobación de medidores, el llenado y dosificación, y el procesamiento en lotes
Capture información de corto y largo plazo acerca de los eventos del proceso, la calidad del caudal y la estabilidad de las mediciones con un historiador de datos
Monitorice más mediciones del proceso con la disponibilidad máxima de hasta 5 canales de E/S totalmente configurables
Verifique la condición del medidor en menos de 90 segundos con el Smart Meter Verification
Confirme fácilmente la calibración cuando es el momento de volver a ajustar el cero del medidor gracias a la verificación del cero
Mejore el control del proceso con indicaciones en tiempo real de eventos de caudal multifase
Minimice el tiempo y la experiencia necesarios para instalar y operar el caudalímetro
