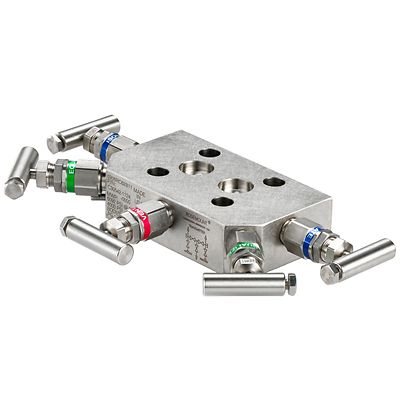

Rosemount™ 305 Manifold integral

Configurar

Solicitar cotización

Agregar a workspace

Descripción del producto

El Rosemoun 305 Manifold integral se acopla al transmisor Coplanar™ de Rosemount patentado, lo que elimina la necesidad de usar una brida. Este manifold liviano y de vanguardia viene en configuraciones de 2, 3 y 5 válvulas y permite el aislamiento del instrumento, venteo controlado y mayor protección contra fugas para asegurar la integridad de las mediciones. Este producto se puede ensamblar en fábrica a un transmisor, probarse contra fugas y se puede usar con transmisores de presión multivariable, estática y diferencial.

Especificaciones

Tipo de manifold: Coplanar, tradicional, tradicional (brida que cumple con la norma DIN)

Tipo de válvula: Patrón de medición de gas natural de 2, 3 y 5 válvulas

Presión de trabajo máxima: 6092 psi (420 bares)

Temperatura de funcionamiento máxima: 1000 °F (538 °C)

Material del manifold: Acero inoxidable 316 SST/acero inoxidable 316L, aleación C-276, aleación 400

Material de embalaje: PTFE, basado en grafito

Conexiones del proceso: 1/4"-18 hembra NPT, 1/2"-14 hembra NPT, 1/2"-14 adaptador de brida NPT hembra, 12 mm adaptador para brida de tubo de férula

Características

Diseñado para montaje directo a la interfaz del transmisor Coplanar de Rosemount, lo que elimina la necesidad de usar una brida
50% menos puntos potenciales de fuga que con el transmisor convencional conectado a la brida y a la interfaz del manifold
El diseño liviano del manifold puede ensamblarse, probarse contra fugas y calibrarse en fábrica para un sencillo proceso de instalación
Configuración de 2, 3 y 5 válvulas para transmisores de presión diferencial, multivariable, absoluta y manométrica.
La configuración para medición de gas natural de 5 válvulas ofrece mayor protección contra fugas que aseguran la integridad de las mediciones

Documentos y dibujos
