Micro Motion-K-FT_T100T-4200

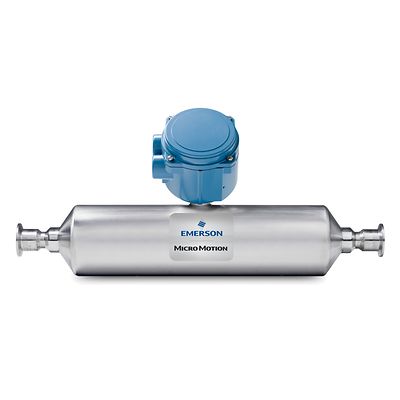

Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T100T Sensor and 4200 Transmitter

Especificaciones

Medidor De Tubo Recto Coriolis Micro Motion T100T, 25,4 Mm (1 Pulgada) (DN25), Titanio Grado 9, Acabado 32 Ra
Precisión del caudal másico (líquido)
±0,15 % del caudal
Repetibilidad del caudal másico (líquido)
±0,05 % del caudal
Precisión del caudal volumétrico (líquido)
±0,25 % del caudal
Repetibilidad del caudal volumétrico (líquido)
±0,05 % del caudal
Precisión del caudal másico (gas)
±0,50 % del caudal
Repetibilidad del caudal másico (gas)
±0,05 % del caudal
Precisión de la densidad (líquido)
±0,002 g/cm3 (±2,0 kg/m3)
Repetibilidad de la densidad (líquido)
±0,0005 g/cm3 (±0,5 kg/m3)
Precisión de temperatura
±1 °C ±0,5 % de lectura
Presión operativa máxima del sensor
1450 psig (100 barg)
Aprobaciones, calibraciones y certificaciones del medidor

•UL
•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG
Transmisor 4200 de dos hilos de Micro Motion
Pantalla local

• Pantalla gráfica con configuración de iluminación de fondo opcional
• Controles táctiles capacitivos de cuatro botones
• Compatible con los idiomas inglés, alemán, francés, español, portugués, ruso, chino y japonés.
Energía

• transmisor con alimentación de lazo de dos hilos
• Voltaje mínimo de elevación de 17,75 V.
Señales de entradas/salidas

• Hasta dos canales de salida
• El canal A es alimentado con lazo de 4-20 mA/HART
• La alimentación del canal B se puede configurar de forma externa para 4-20 mA, salida de frecuencia o salida discreta (opción con licencia)
WirelessHART

• WirelessHART disponible con adaptador THUM
Opciones de montaje

• Montaje en campo
• Integrado a los sensores ELITE (CMFS), CMF200-CMF350, serie F, serie H, serie R y serie T de Micro Motion
• Montaje remoto de nueve hilos con soporte de montaje
Tipos de aplicación

• Smart Meter Verification
• Medición de concentración
• Referencia de API
Aprobaciones para áreas clasificadas

• Clase I, div. 1
• Clase I, div. 2
• Zona 1
• Zona 2
• Intrínsecamente seguro
• A prueba de explosiones

Características

Medidor De Tubo Recto Coriolis Micro Motion T100T, 25,4 Mm (1 Pulgada) (DN25), Titanio Grado 9, Acabado 32 Ra
  • Obtenga una medición directa en línea del caudal másico, la densidad, la concentración, el caudal volumétrico y la temperatura desde un solo dispositivo
  • Elija la construcción en titanio disponible para que sea compatible con la mayoría de los fluidos
  • Cumpla prácticamente cualquier necesidad de conectividad con una gran variedad de ofertas de transmisores
  • Úselo con aplicaciones higiénicas con una superficie mejorada de 15 y 32 rA y con certificado EHEDG, autorización 3-A y ASME BPE
  • Amplia variedad de aprobaciones y certificaciones de mediciones, inclusive CSA (Clase 1 Div. 1 grupos C y D, Clase 1 Div. 2 grupos A, B, C y D), ATEX, IECEx, protección contra ingreso 66/67 y NAMUR
  • Ahorre tiempo con un diseño fácil de limpiar en el lugar (CIP) y limpiar al vapor en el lugar (SIP)
  • Simplifique la instalación con un diseño muy robusto que no requiera tramos rectos ni condicionamiento de caudal
Transmisor 4200 de dos hilos de Micro Motion
  • Disponible para una amplia variedad de sensores de caudal másico Coriolis con una precisión de caudal másico de +/–0,10 % y una precisión de densidad de +/–0,0005 g/cc para líquidos y lodos o una precisión de caudal másico de +/–0,25 % para gases.
  • El reloj integrado en tiempo real marca los datos del proceso, las alertas, los informes del Smart Meter Verification y los registros de auditoría. El historial de datos a bordo ofrece un registro de auditoría completo para determinar los problemas del proceso.
  • Pantalla gráfica que admite ocho idiomas y se puede girar usando la rotación de software integrado sin quitar la cubierta frontal, lo que minimiza el tiempo de inactividad debido a las restricciones de los permisos de trabajo en caliente.
  • Reemplace con facilidad los dispositivos de caudal de dos hilos existentes, sin costos adicionales en cableado ni en alimentación.
  • Expanda fácilmente su planta donde la energía no está ubicada a nivel central
  • El Smart Meter Verification proporciona una evaluación rápida y completa de un medidor Coriolis y así determina si el medidor ha sido afectado por la erosión, corrosión u otras influencias que afecten la calibración del medidor. Una versión básica del Smart Meter Verification se incluye como estándar.
  • Certificado para aplicaciones de seguridad de uso individual de SIL 2 y uso múltiple de SIL 3 según IEC 61508
  • La medición directa, precisa y repetible de masa mejora el control del proceso y reduce la cantidad de dispositivos de medición requeridos.
  • La opción THUM™ inalámbrica maximiza la flexibilidad en la instalación y la operación.

Documentos y dibujos

Medidor De Tubo Recto Coriolis Micro Motion T100T, 25,4 Mm (1 Pulgada) (DN25), Titanio Grado 9, Acabado 32 Ra
Transmisor 4200 de dos hilos de Micro Motion
