Micro Motion-K-FT-F400S-3500

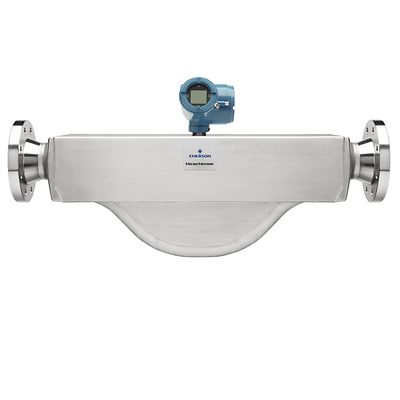

Micro Motion F-Series Coriolis Meter Consisting of F400S Sensor and 3500 Transmitter

Descripción del producto

Un medidor de caudal Coriolis de acero inoxidable 316L para alta temperatura que ofrece una medición verdaderamente confiable, repetible y sólida.
Gracias a la tecnología MVD, estos transmisores versátiles de montaje en campo están diseñados con una arquitectura de avanzada y proporcionan una gran variedad de E/S y flexibilidades para la aplicación, lo que los convierte en la principal opción de montaje integral compacto.

Especificaciones

Medidor Coriolis F400S Micro Motion, 4 pulg (DN100), acero inoxidable 316L
Precisión del caudal másico (líquido)
±0,20 % del caudal (estándar)±0,15 % del caudal (opcional)±0,10 % del caudal (opcional)
Repetibilidad del caudal másico (líquido)
±0,050 % del caudal
Precisión del caudal volumétrico (líquido)
±0,20 % del caudal (estándar)±0,15 % del caudal (opcional)±0,10 % del caudal (opcional)
Repetibilidad del caudal volumétrico (líquido)
±0,050 % del caudal
Precisión del caudal másico (gas)
±0,5 % del caudal
Repetibilidad del caudal másico (gas)
±0.25 % del caudal
Precisión de la densidad (líquido)
±0,002 g/cm³ (2,0 kg/m³) (estándar)±0,001 g/cm³ (1,0 kg/m³) (opcional)
Precisión de temperatura
±1 °C ±0.5 % de lectura
Presión máxima de trabajo del sensor
2160 psig (149 barg)
Aprobaciones, calibraciones y certificaciones del medidor

•UL
•CSA
•IECEx
•NEPSI
•ATEX
•Protección de ingreso:
•Efectos EMC
Transmisor y controlador Micro Motion 3500; montaje en panel/rack remoto
Variables de salida
  • Flujo másico y volumétrico
  • Caudal/contenido neto de producto
  • Temperatura
  • Densidad
  • Concentración
Pantalla local
Panel LCD de múltiples líneas
  • LCD con iluminación de fondo, 128 x 128 pixeles, mapa de bits
  • Contraste ajustable
  • Lente acrílico antideslumbrante resistente a químicos
  • Botones de pulsación grandes con retroalimentación al tacto
  • Teclas de función definidas por software
Energía
Opción de alimentación CA:
  • 85 a 265 VCA
  • 50/60 Hz, 30 VA
  • Cumple con la directiva europea para bajo voltaje 2006/95/EC según IEC 61010-1 e Instalación (sobrevoltaje) categoría II, grado de polución DC:
  • 18 a 30 VCC
  • 18 vatios
  • típico, 25 vatios máximo
    Señales de entrada/salida
    • Dos salidas de 4–20 mA activas
    • Tres salidas discretas
    • Una salida de frecuencia de 2 hilos
    • Una entrada de frecuencia de 2 hilos
    • Dos entradas discretas momentáneas
    HART/WirelessHART
    La señal Bell 202 se superpone en la salida de miliamperios primaria
    Opciones de montaje
    Montaje en panel o carril DIN para sala de control
    Tipos de aplicación
    • Controlador batch
    • Transferencia de custodia
    • Gas de caudal/arrastrado de dos fases
    • Verificación del medidor
    Aprobaciones para áreas clasificadas
    Adecuado solo para áreas no peligrosas

    Características

    Medidor Coriolis F400S Micro Motion, 4 pulg (DN100), acero inoxidable 316L
    • Consiga las tasas de respuesta más rápidas y las mediciones de procesos y lotes más precisas con la tecnología del transmisor MVD
    • Gane seguridad en la integridad de la medición en tiempo real y durante el proceso con Smart Meter Verification
    • Interactúe con nuestro modelo 3D para obtener más información sobre nuestros caudalímetros y medidores de densidad Coriolis serie F
    • Amplia variedad de aprobaciones y certificaciones de mediciones, inclusive CSA (Clase 1 div. 1 grupos C y D, Clase 1 div. 2 grupos A, B, C y D), ATEX, IECEx, protección de ingreso 66/67 y NAMUR
    • Aprobaciones de transferencia de custodia de MID OIML R 117, el Programa Nacional de Evaluación de Tipos (NTEP), Measurement Canada e INMETRO Brasil
    • Consiga las tasas de respuesta más rápidas y las mediciones de procesos y lotes más precisas con la tecnología del transmisor MVD
    • Gane seguridad en la integridad de la medición en tiempo real y durante el proceso con Smart Meter Verification
    • Interactúe con nuestro modelo 3D para obtener más información sobre nuestros medidores de densidad y de caudal Coriolis serie F
    Transmisor y controlador Micro Motion 3500; montaje en panel/rack remoto
    • Disminuya los costos operativos de mantenimiento y mano de obra de la planta con las funciones del transmisor y las capacidades de PCL
    • Aumente la eficiencia, acelere el rendimiento y mejore la calidad del producto
    • Elimine la necesidad de contar con herramientas externas gracias a las capacidades de configuración completas
    • Mejore la interacción con una pantalla programable grande y con alarmas descriptivas para una configuración, control y operación fáciles
    • Aproveche al máximo el tiempo productivo y la consistencia del proceso con la tecnología MVD que acelera la velocidad y permite la medición multivariable
