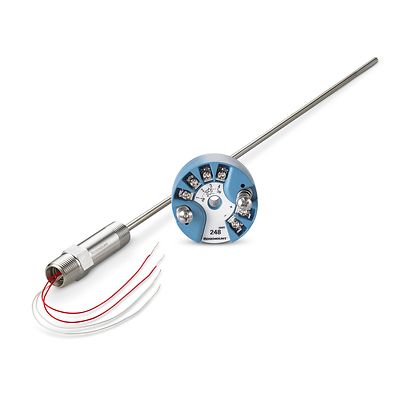

Sensor de temperatura RTD y transmisor de temperatura 248 Rosemount™ 214C
Sensor de temperatura RTD y transmisor de temperatura 248 Rosemount™ 214C
Advertencia
Tomar esta acción puede invalidar su cotización. ¿Desea continuar? El proceso convertirá su carrito de compras en un pedido estándar para que pueda hacer los cambios.
Tomar esta acción puede invalidar su cotización. ¿Desea continuar? El proceso convertirá su carrito de compras en un pedido estándar para que pueda hacer los cambios.
Para elemento de película delgada, variación de resistencia al punto de congelamiento máxima de 0,05 °C (0,020 °F) después de una vibración de 3 g entre 20 y 500 Hz durante 150 horas, según IEC 60751:2008
Estabilidad
Para elemento de cable enrollado, variación de resistencia al punto de congelamiento máxima de 0,05 °C (0,020 °F) después de una vibración de 1 g entre 20 y 500 Hz durante 150 horas, según IEC 60751:2008
Hilos conductores
Cable 24 AWG, aislamiento FEP; con código de color según IEC 60751
Constante de tiempo/respuesta
Se requiere un máximo de 10,8 segundos para alcanzar una respuesta del sensor del 50% en una prueba con agua fluyendo, según IEC 60751:2008
Transmisor de temperatura de montaje en cabezal Rosemount™ 248
Entrada
Con capacidad de un solo sensor con entradas de sensor universales (termorresistencia, termopar, mV, ohmios)
Señal de salida
Protocolo 4-20 mA /HART™
Carcasa
Montaje en cabezal DIN B
Diagnóstico
Diagnósticos básicos, incluyendo los diagnósticos de sensor abierto/corto
Opciones de calibración
Calibración de 5 puntos
Certificaciones y aprobaciones
SIL 2/3 con certificación IEC 61508 realizada por un tercero independiente, ubicación peligrosa, tipo marítimo; para obtener toda la lista de certificaciones, consultar las especificaciones completas
Características
Rosemount™ 214C Sensor de temperatura tipo RTD
RTD Pt-100 de elemento individual o doble con diseños de película delgada o cable enrollado que satisface distintos requisitos de aplicaciones
Sensor de película delgada diseñado para soportar aplicaciones industriales de alta vibración
Diseño de cable enrollado para aplicaciones que requieren alta precisión, elementos dobles y/o están sujetas a altas temperaturas
Cubre un amplio rango de temperaturas entre –321° y 1112 °F (–196° y 600 °C) para mayor flexibilidad de aplicaciones
Las constantes de Callendar-Van Dusen permiten una combinación del transmisor y el sensor, además de ofrecer el nivel más alto de precisión
Precisión opcional clase A para garantizar que los puntos de medición de temperatura críticos cumplan los estándares de tolerancia y precisión
Diseño adaptable con una variedad de opciones de carcasa y cabezales de conexión, que satisface distintas demandas de aplicaciones
Incluye estilos de montaje cargado por resorte o cargado por resorte compacto para mayor adaptabilidad
Aprobaciones para América del Norte que cumplen con los requisitos de áreas clasificadas
Transmisor de temperatura de montaje en cabezal Rosemount™ 248
El transmisor de temperatura estándar cumple con los requerimientos comunes de aplicaciones de medición de la temperatura de un punto
La estructura de la carcasa brinda una resistencia superior para muchos entornos de procesos
La clasificación de estabilidad durante un año reduce los costos de mantenimiento
El diagnóstico del sensor abierto/corto ayuda a detectar problemas en el lazo del sensor para garantizar un desempeño confiable
Los paneles de control del dispositivo son una interfaz fácil para una configuración simplificada de dispositivos y la resolución de problemas de diagnóstico
La combinación de transmisor y el sensor con constantes de Callendar-Van Dusen reduce el error de medición total
