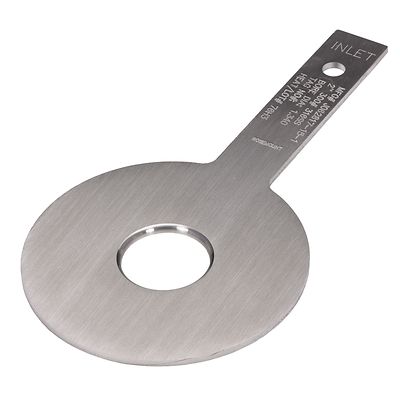

Rosemount-1495 Orifice Plate

Rosemount™ 1495 Placa de orificio

Tamaño
Configurar
Más información
Agregar a workspace

Descripción del producto

El Rosemount™ 1495 Elemento primario de la placa de orificio está diseñado para un desempeño confiable de mediciones. Al igual que el elemento primario más común utilizado a nivel mundial, esta placa de orificio ofrece una configuración estándar con un orificio concéntrico con borde cuadrado en las placas tipo remo y universal. Este producto está disponible en tamaños estándares de línea (2 - 24 pulg. o 50 - 600 mm) y también es adecuado para aplicaciones de alta temperatura y presión.

Productos

Search
1-6 de 6 resultados para Products
3051 Coplanar Pressure Transmitter
1495 Orifice Plate
Tamaño
Agregar a workspace
3051S Coplanar Pressure Transmitter
1495 Orifice Plate
Tamaño
Agregar a workspace
3051S MultiVariable Transmitter
1495 Orifice Plate
Tamaño
Agregar a workspace
4088 MultiVariable Transmitter
1495 Orifice Plate
Tamaño
Agregar a workspace
2051 Coplanar Pressure Transmitter
1495 Orifice Plate
Tamaño
Agregar a workspace
1495 Orifice Plate
1496 Orifice Flange Union
Tamaño
Agregar a workspace

Especificaciones

Tamaño de la línea
2 a 24 pulg. (50 a 600 mm), tamaños de líneas personalizadas disponibles
Incertidumbre en el coeficiente de descarga
± 0.5% del caudal
Rangeabilidad del caudal
10:1 o mejor
Máx. Presión de funcionamiento
ANSI B16.5 2500#
Rango de temperatura del proceso
–320 a 1200 ºF (–196 a 649 ºC)

Características

  • Puede pedirse en tamaños de línea que van desde 2 a 24 pulg. (50 a 60 mm) o tamaños de línea personalizables para lograr flexibilidad en las aplicaciones
  • Fabricado para cumplir con los estándares AGA, ASME, ISO, API y DIN.
  • Ofrece una configuración estándar de orificios concéntricos con borde cuadrado en las placas tipo remo y universal
  • Disponible en múltiples tipos de material para satisfacer condiciones de proceso difíciles
  • Soporta aplicaciones de alta temperatura y presión, por lo que ofrece una durabilidad prolongada
