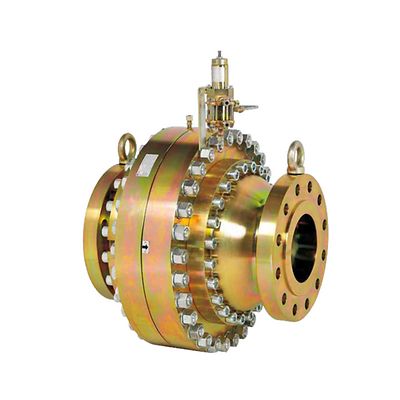

Tartarini-P-FL

Regulador reductor de presión serie FL Tartarini™

Contáctenos
Ver el video
Verificar el estado de su pedido
Ver dibujo
Ver animación

Descripción del producto

Los reguladores de la serie FL son reguladores precisos operados por piloto, con presión equilibrada y asiento flexible diseñados para transmisión de alta presión/estaciones urbanas, sistemas de distribución de gran capacidad y alimentación de plantas de generación eléctrica. La serie FL ofrece un funcionamiento suave y silencioso, un cierre hermético y una vida útil larga. La serie FL se encuentra actualmente disponible con el nuevo silenciador tipo SRII opcional, también disponible con el tipo SRS y adecuado para condiciones de servicio extremas.

Dibujos y modelos CAD: Haga clic aquí

Características

  • Absolutamente sin pérdida atmosférica: elimina el gas purgado molesto y desagradable a la atmósfera mediante la utilización de un sistema de control operado por piloto que purga el 100 % del gas al sistema aguas abajo.
  • Funcionamiento silencioso: se dispone de una variedad de opciones de atenuación de ruido que reducen el ruido hasta 25 dBa.
  • Alta capacidad: el diseño de caudal axial altamente eficiente produce capacidades excepcionalmente altas.
  • Versatilidad: ideal para una amplia variedad de aplicaciones, tales como sistemas de transmisión y distribución de gas natural, plantas de generación eléctrica, monitores y gases corrosivos con presiones de entrada de hasta 102 bar/1480 psig.
  • Larga vida útil en aplicaciones de servicio severas: el diseño del enchufe metálico desvía partículas y desechos del asiento blando, lo que proporciona una excelente resistencia a la erosión de partículas, lo que prolonga la vida útil.
  • Mantenimiento fácil en línea: con el espaciador opcional de brida de salida, se pueden inspeccionar, limpiar y sustituir piezas de los internos, como el portadisco, sin necesidad de retirar el cuerpo de la tubería.
  • Cierre hermético: un tapón de metal con filo de cuchillas y un asiento blando proporcionan un cierre a prueba de burbujas para su uso en aplicaciones donde se requiere un cierre positivo, como en los sistemas sin retorno.
  • Valor de presión máxima: igualdad del valor de presión de entrada y salida de 100 bar/1480 psig, lo que permite una selección más sencilla y no requiere procedimientos especiales de arranque o de parada.

Especificaciones

Configuraciones disponibles
Norteamérica
  FL: regulador o monitor
Asia-Pacífico, Europa, MEA
  FL y FL-BP: regulador o monitor
  MFL y MFL-BP: regulador + monitor
  BFL y BFL-BP: regulador + cierre
  Todas las versiones se pueden equipar con silenciadores
Tamaños de cuerpo
Serie FL: DN 25, 40, 50, 65, 80, 100, 150*, 200**, 250**/NPS 1, 1-1/2, 2, 2-1/2, 3, 4, 6*, 8**, 10**
  *No se encuentra disponible para las configuraciones tipo MFL y BFL
  **No se encuentra disponible para la versión BP ni para las configuraciones MFL y BFL
Estilos de conexión final
Norteamérica ASME CL300 y CL600 RF Asia-Pacífico, Europa, Oriente Medio y África PN 16, PN 16 EN PN 25, CL150, CL300 y CL600
Rango de presión de entrada
Clasificación de la brida CL300, CL600 de Norteamérica
  Rango de la presión de entrada: 30 a 1480 psig
Clasificación de la brida PN 16, PN 25, CL150 de Europa, AP y MEA
  Rango de la presión de entrada: 0,2 a 25 bar
Clasificación de la brida CL300, CL600 de Europa, AP y MEA
  Rango de la presión de entrada: 1 a 100 bar
Rango de presión de salida
Clasificación de la brida para Norteamérica CL300, CL600
  14,5 a 1160 psig/1 a 80 bar
Clasificación de la brida para Europa, Asia-Pacífico y MEA PN16, PN 25, CL150
  0,01 a 8 bar/0,15 a 116 psig
Clasificación de la brida para Europa, Asia-Pacífico y MEA CL300, CL600
  0,5 a 80 bar/7,3 a 1160 psig
Presión diferencial operativa mínima
Clasificación de la brida CL300, CL600 de Norteamérica 0,5 bar/7,3 psig Clasificación de la brida PN 16, PN 25, CL150 de Asia-Pacífico, Europa, Oriente Medio y África 0,2 bar/2,9 psig Clasificación de la brida CL300, CL600 0,5 bar/7,3 psig
Capacidades térmicas
Funcionamiento de versión estándar: -10 a 60 °C/14 a 140 °F Funcionamiento de versión a baja temperatura: -20 a 60 °C/-4 a 140 °F
Configuraciones de hidrógeno
El FL fue validado para el servicio de hidrógeno a través de una exhaustiva prueba de hidrógeno a alta presión para analizar el rendimiento de cierre y la compatibilidad de los materiales. Si desea más detalles sobre la evaluación y las pruebas, consulte “La mezcla de hidrógeno con gas natural: factores técnicos a tener en cuenta”.
