AVENTICS-R502A1B50M11BF1

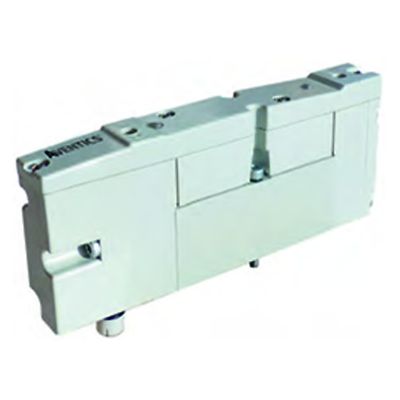

AVENTICS™ R502A1B50M11BF1

QuickShip QuickShip
ANZ.:

Produktbeschreibung

DIST. 502 5/3 W3 METAL-METAL PLUG-IN MAINTAINED MANUAL OPERATOR

Betätigung
elektrisch
Ventilfunktion
entlüftete Mittelstellung
Betätigungsfunktion
beidseitig betätigt
Vorsteuerung
extern
Nenndurchfluss Qn
380 l/min
Betriebsdruck min.
2 bar
Betriebsdruck max.
8 bar
Betriebsspannung
24 V DC
Spannungstoleranz DC
-15% / +10%
Schutzart mit Anschluss
IP65
Verpolungsschutz
verpolungssicher
Dichtprinzip
metallisch dichtend
Leistungsaufnahme DC
1.1 W
typ. Einschaltzeit
23 ms
typ. Ausschaltzeit
13 ms
Umgebungstemperatur min.
-10 °C
Umgebungstemperatur max.
50 °C
Gewicht
0.169 kg
Werkstoff Gehäuse
Zink-Druckguss

Merkmale

  • Modulare Bauweise ermöglicht einfache Konfiguration und Modifikation
  • Die auf Grundplatten montierten Ventile eignen sich bestens für Schalttafel-Anwendungen zur Ventilansteuerung
  • Hohe Durchflüsse, kompakte Größe und optionale Montagplatte ermöglichen eine effiziente Nutzung des Schaltschrankplatzes
  • Kompatibel mit den elektronischen AVENTICS Feldbus-Plattformen der Serie G3 und 580
  • 580 CHARM-Knoten ist mit DeltaV™ Prozessleitsystem (DCS) mit Electronic Marshalling kompatibel
