AVENTICS-R414002003

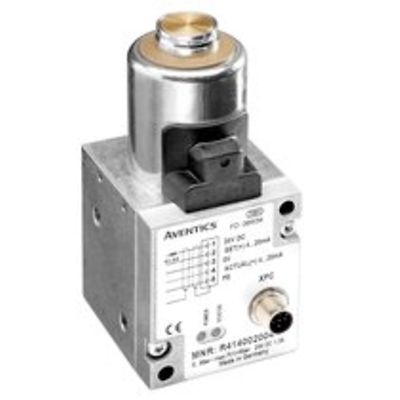

AVENTICS™ E/P Druckregelventil, Serie ED05 R414002003

ANZ.:
In den Warenkorb
Zu Projektliste hinzufügen
Fragen Sie einen Spezialisten
CAD anzeigen
Datenblatt anzeigen
Benutzerhandbuch anzeigen

Produktbeschreibung

ED05-000-060-020-1M12A

Merkmale

  • Bedarfsgenau angepasste Druckregelung
  • Robuste Tellerventil-Technologie für garantiert lange Lebensdauer
  • Hoher Durchfluss für große Aufgabenvielfalt
  • Hoch dynamische, direkt wirkende Technologie
  • Ohne verschleißende Pilotventile oder Membran
  • Vielfältige elektrische Anschlussmöglichkeiten

Spezifikationen

Bauart
Sitzventil
Zertifikate
CE-Konformitätserklärung
Betriebsdruck min.
0 bar
Betriebsdruck max.
11 bar
Umgebungstemperatur min.
0 °C
Umgebungstemperatur max.
70 °C
Druckluftanschluss Eingang
G 1/4
Druckluftanschluss Ausgang
G 1/4
Druckluftanschluss Entlüftung
G 1/4
Medium
Druckluft
Nenndurchfluss Qn
1000 l/min
Ansteuerung
analog
Betriebsspannung DC
24 V
Hysterese
< 0,06 bar
Einbaulage
α = 0-90° β = 0-90°
Zulässige Oberwelligkeit
5%
Schutzart
IP65
Elektrischer Anschluss
über Signalanschluss
Signalanschluss
Eingang und Ausgang
Signalanschluss
Stecker
Signalanschluss
M12
Signalanschluss
5-polig
Istwertausgang
0 ... 20 mA
Sollwerteingang
0 ... 20 mA
Druckregelbereich min.
0 bar

Dokumentation und Zeichnungen
