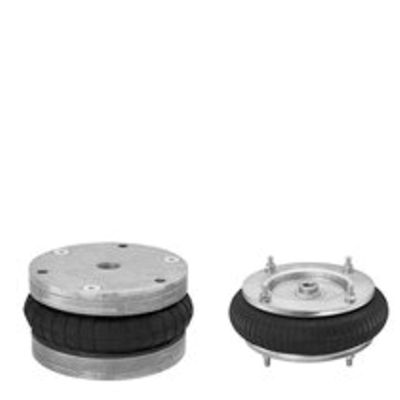

AVENTICS™ Serie BCC R412020585

Faltenbalg

1-faltig

Bauart

Balgzylinder mit Befestigungsring und Deckel

Wirkprinzip

einfachwirkend, drucklos eingefahren

Druckluftanschluss

G 1/2

Deckeldurchmesser

153.5 mm

Merkmal

6x1

Zulässiger Kippwinkel max.

20 °

Effektiver Hub max.

45 mm

radialer Einbauraum min.

190 mm

Kraft min.

4900 N

Kraft max.

11200 N

Betriebsdruck min.

0 bar

Betriebsdruck max.

8 bar

Umgebungstemperatur min.

-30 °C

Umgebungstemperatur max.

90 °C

Medium

Druckluft

Reduzierte Haltbarkeit bei einer Temperatur größer als

70 °C

Druck zur Bestimmung der Kräfte

6 bar

Gewicht

2.5 kg

Werkstoff Balg

Chloropren-Kautschuk

Werkstoff Deckel

Stahl

Oberfläche Deckel

verzinkt
