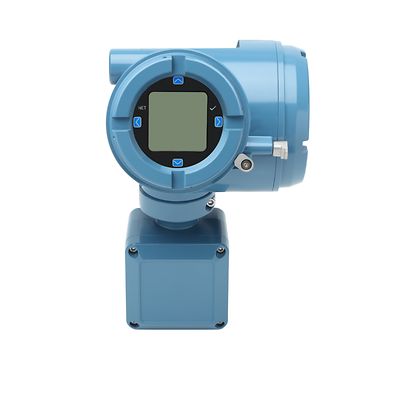

Micro Motion™ 4700 Config I/O Coriolis Transmitter

Micro Motion™ 4700 Coriolis Messumformer mit konfigurierbaren Eingängen und Ausgängen

Konfigurieren

Demo anzeigen

Zu Projektliste hinzufügen

Produktbeschreibung

Der Micro Motion 4700 Messumformer bietet ein kompaktes C1D1-Gehäuse (Zone 1), Skalierbarkeit für 1 bis 3 konfigurierbare Ausgangskanäle sowie lizenzierte Optionen, 4-Leiter-/9-Leiter-Abwärtskompatibilität und umfassende Konfigurationsmöglichkeiten über das Bedienerinterface. Der optionale Daten-Historian ermöglicht den Zugriff auf Prozess- und Diagnosedaten mit Zeitstempel. Die optionale Bluetooth® Anzeige bietet eine drahtlose Konfiguration, sodass keine Genehmigung für Heißarbeiten zur Verbindung mit dem Gerät benötigt wird. Dies erhöht außerdem die Produktivität und Sicherheit, indem der Zeitaufwand in potenziellen Gefahrenbereichen minimiert wird. Die Basisversion von Smart Meter Verification ist standardmäßig im System integriert und gewährleistet, dass dieses Messgerät ordnungsgemäß funktioniert.

Spezifikationen

Umgebungsbedingungen: Betrieb: -61 °F (-52,0 °C) bis 149 °F (65,0 °C)
Speicher: -61 °F (-52,0 °C) bis 185 °F (85,0 °C)

Zulässige Vibrationen: Entspricht IEC 60068-2-6, Wobbeln, 5 bis 2 000 Hz, bis zu 1,0 g.

Gehäuse: Messumformer NEMA 4X (IP66/67/69) Polyurethan-beschichtetes Aluminium oder Edelstahl 316L

Luftfeuchtigkeitsbereich: Die Feuchtigkeitsgrenzen liegen bei 5 bis 95 % relativer Feuchte, nicht kondensierend bei -40 °F (-40,0 °C) bis 149 °F (65,0 °C).

Linearität: 0,015 % Messspanne, Messspanne = 16 mA

Eingangssignal: Eingang/Ausgang: bis zu 3 Paar Anschlussklemmen für Messumformereingang/-ausgang und digitale Kommunikation. Schraubanschlussklemmen geeignet für Massiv- und Litzendraht, 26 AWG (0,129 mm²) bis 14 AWG (2,08 mm²).

Sensortyp

4-adrige, externe Montage – 4 Anschlussklemmen für den Anschluss an den 4-Leiter-Sensor
9-adrige, externe Montage – 9 Anschlussklemmen für den Anschluss an den 9-Leiter-Sensor

Service

(Hart) Zwei Clips für den temporären Anschluss an den Service-Port
Ein USP, an den handelsübliche USB-Geräte und USB-Kabel angeschlossen werden können

Spannungsversorgung: Universal (selbstschaltend) mit einem Versorgungsspannungsbereich von:
18 VDC bis 100 VDC
85 VAC (RMS) bis 250 VAC (RMS)
1 Paar Anschlussklemmen für AC- oder DC-Spannungsversorgung

Gehäuse: NEMA 4X (IP66/67) Polyurethan-beschichtetes Aluminium. Lieferbar mit 1/2 in. NPT- oder M20-Leitungseinführung.

Gewicht

Ausführung für integrierte Montage 6,48 lb (2,939 kg)
Ausführung für externe Montage 8,21 lb (3,724 kg)

Kabelverschraubungen: Zwei 1/2 in. NPT- oder M20x1,5-Leitungseinführungen mit Innengewinde

Montage

Erhältlich mit integrierter Montage an folgenden Coriolis Sensoren: CMF200–CMFHC4, CMFS007–CMFS150, F025–F400, G025–G300, H025–H400, R025–R300, T025–T150
Erhältlich mit externer Montage an folgenden Coriolis Sensoren: CMF010–CMFHC4, CMFS007–CMFS150, F025–F400, G025–G300, H025–H400, HPC007–HPC020, T025–T150

Anzeige/Bedieninterface

Standard-Bedienerinterface mit LCD-Anzeige
Anzeigeoption mit Bluetooth® Wireless-Technologie lieferbar, mit einer typischen Reichweite von 49 ft (14,94 m)
Ohne Anzeige

Merkmale

Der Micro Motion 4700 Messumformer mit konfigurierbaren Ein- und Ausgängen ermöglicht die Verwendung zuverlässiger und präziser Micro Motion Coriolis Messsysteme für Ihre Durchflussmessungsanwendung und bietet Flexibilität bei Ausgängen und Diagnosen. Die Coriolis Messsysteme bieten eine genaue und reproduzierbare Messung bei gleichzeitiger Kostensenkung.
Die kompakte Ausführung für die integrierte Montage des Messumformers spart Energiekosten und Platz und ermöglicht die Verwendung in integrierten Systemen und Skids.
Die direkte Massemessung verbessert die Prozessüberwachung und reduziert die Anzahl der benötigten Messgeräte.
Smart Meter Verification™ bestärkt Ihr Vertrauen in die Leistung Ihres Messsystems.
Eine Nullpunkt-Verifizierung bestätigt die Kalibrierung und zeigt an, wann ein erneuter Nullpunktabgleich erforderlich ist.
Der einfache Zugriff auf eine detaillierte Historie der Messungen gewährt einen wertvollen Einblick in Ihren Prozess und ermöglicht so eine verbesserte Störungssuche und Prozessoptimierung.
Die Echtzeit-Anzeige von mehrphasigen Durchflussereignissen ermöglicht eine bessere Prozesssteuerung.
Eine hochgenaue Dichtemessung reduziert oder eliminiert Abfallprodukte in Ihrem Prozess, während der eingebettete Historian 11 Tage lang jede Sekunde und ein Jahr lang alle fünf Minuten Störungen und Prozessabweichungen aufzeichnet.
Die spezielle Konstruktion reduziert den für die Installation und den Betrieb des Durchflussmessgeräts erforderlichen Zeitaufwand und das hierzu notwendige Fachwissen.
SIL2/3-fähig (sowohl einzelne als auch mehrere Messgeräte) gemäß IEC 61508.
Optionaler Wireless THUM™ Adapter maximiert Installations- und Einsatzflexibilität.
